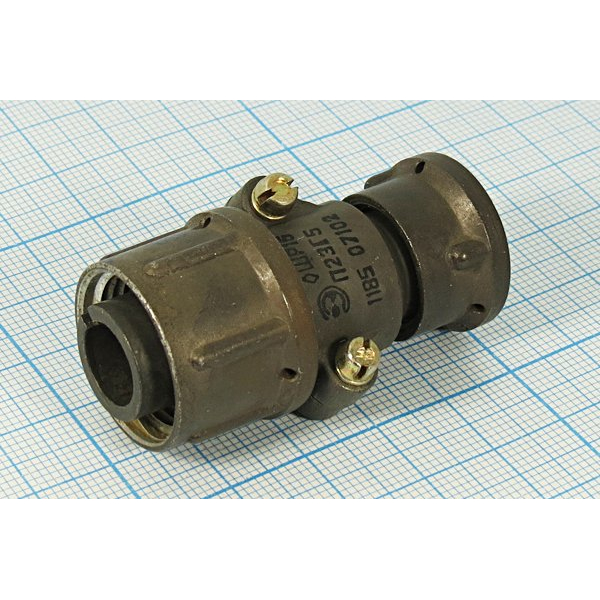

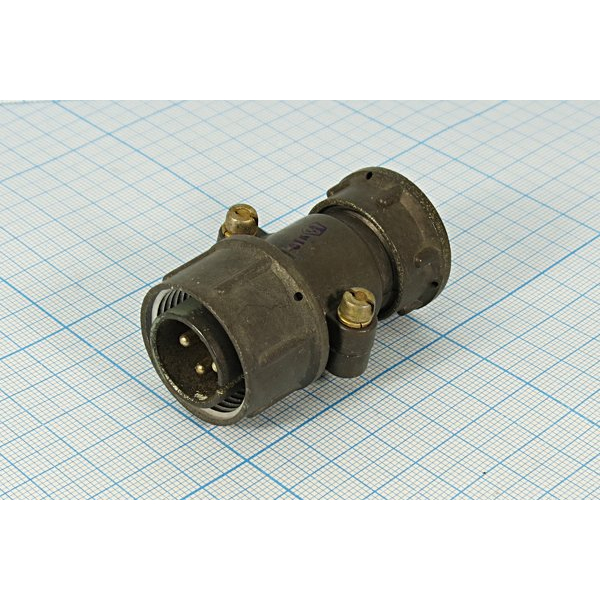

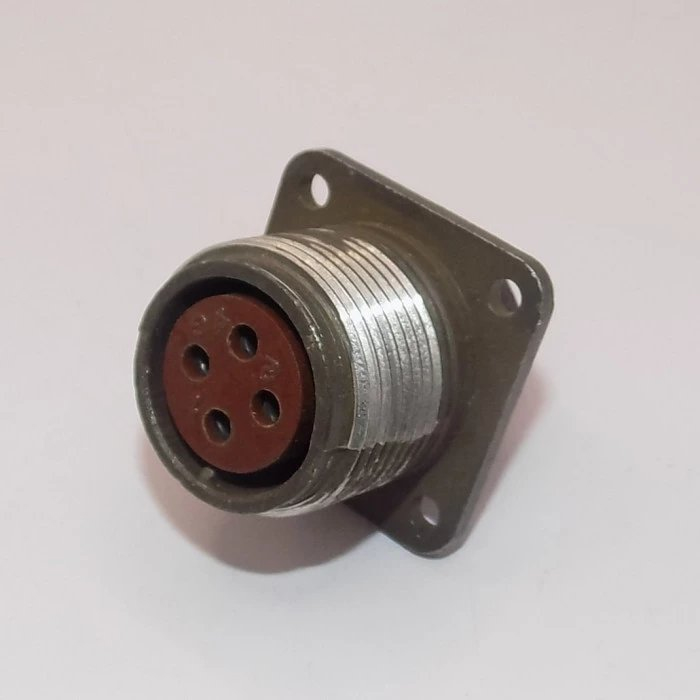

Соединитель ШР20У4ЭГ8Н — это низкочастотный цилиндрический разъём серии ШР (гнездо/вилка), предназначен‑ный для соединения электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Он относится к негерметичному типу и рассчитан на работу в климатическом исполнении УХЛ, то есть в умеренных и холодных климатических условиях.

Расшифровка обозначения

• ШР20 — тип соединителя и условный размер корпуса, указывает габариты и серию.

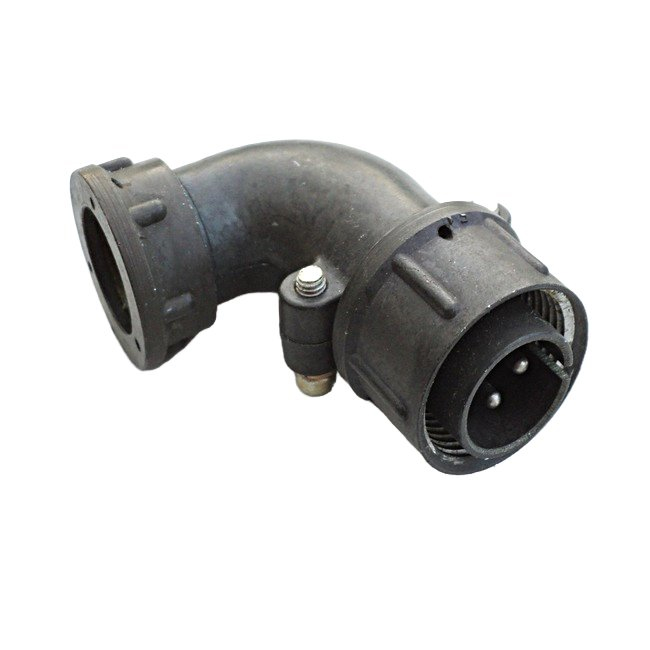

• У — конструктивное исполнение с угловым патрубком (кабельная часть повёрнута под углом).

• 4 — четыре токовых контакта.

• Э — гайка патрубка предназначена для экранированного кабеля (обеспечивает связывание экрана).

• Г — в обозначении типа контакта указывает, что это розетка/гнездо (вилка тогда обозначается, например, как Ш).

• 8 — условный номер исполнения или схемы контактов для данного габарита.

Электрические параметры

• Рабочее напряжение — до 850 В (амплитудное значение) в цепях постоянного и переменного тока частотой до примерно 3 МГц.

• Максимальный ток на один контакт — около 25 А, суммарный ток по всем контактам — до 100 А (для аналогичных исполнений серии ШР).

• Сопротивление контакта — не более 2 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и эксплуатация

• Соединитель имеет резьбовое сочленение, обеспечивающее надёжную фиксацию и хорошую электрическую связь цепи экранированного кабеля.

• Предназначен как для внутреннего монтажа, так и для наружного применения при дополнительной защите от пыли и влаги.

• Количество сочленений–расчленений не менее 500 циклов, минимальная наработка — порядка 1000 часов, срок сохраняемости может достигать 15 лет при хранении.

Условия окружающей среды

• Рабочий диапазон температур окружающей среды — примерно от минус 60 °C до плюс 60 °C, с учётом перегрева контактов до плюс 110 °C.

• Разъём устойчив к вибрациям (частоты до 5000 Гц, ускорение до 300 м/с²) и ударным нагрузкам, в том числе одиночным ударам с ускорением до 5000 м/с² и многократным до 350 м/с².
