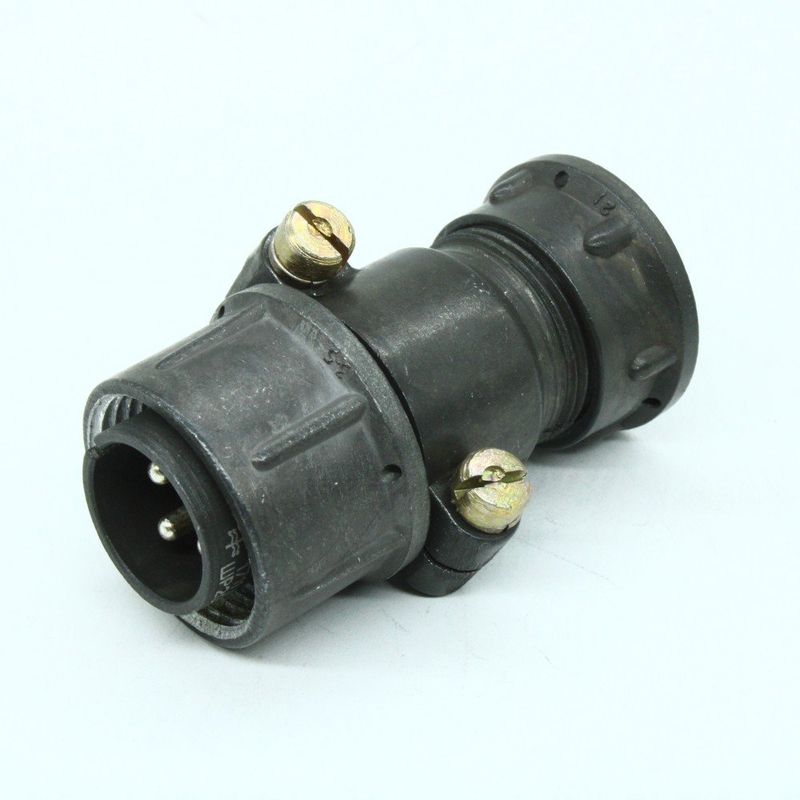

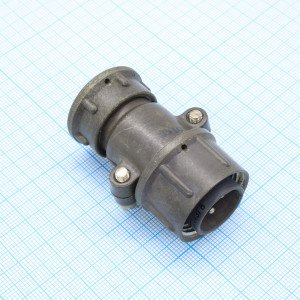

ШР20У4ЭГ8 — это кабельная вилка (соединитель) цилиндрического типа из серии ШР, предназначенная для надежного подключения в электрических цепях. Она используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В. +3

Основные характеристики

• Количество контактов: 4 шт. диаметром 2,5 мм (штыревые, круглые, из латуни с серебряным покрытием).

• Рабочий ток: до 25 А на контакт, сопротивление контакта не более 1 мОм.

• Метод монтажа: объемный механический, пайка электрическая; извлекаемые контакты.​

• Герметичность: отсутствует, поляризация одношпоночная.​

Конструкция

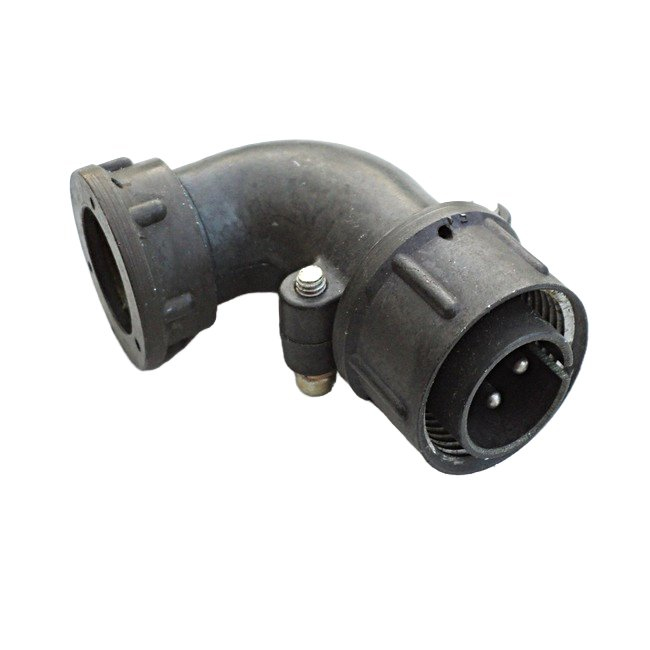

Вилка имеет угловой патрубок (У) с гайкой Э для экранированного кабеля, корпус из алюминиевого сплава с оксидированием (серый цвет), диаметром 29,5 мм. Габаритные размеры: 68,1 × 29,5 × 51,4 мм, изолятор из карболита коричневого цвета, резьба накидной гайки M24×1,5. Условный размер корпуса — 20, сочленение резьбовое.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C, при влажности до 98% (при +25 °C) и атмосферном давлении от 1,33×10⁻⁴ Па до 50,6×10⁴ Па (климатическое исполнение УХЛ). Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы до 170 дБ, удары до 500 g; ресурс — 500 сочленений, наработка не менее 1000 часов. Взаимосочетается с блочными розетками типа 2РТТ, 2РТ-А.​
