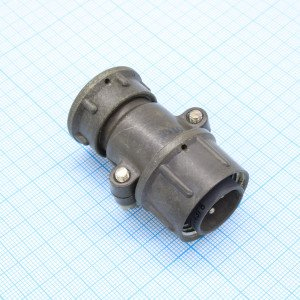

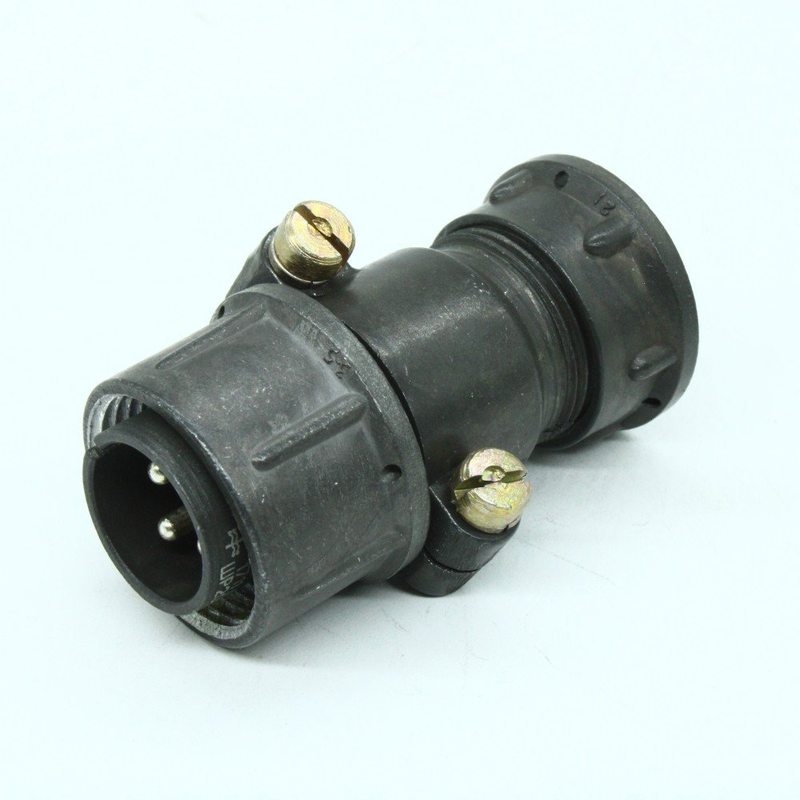

ШР20У4ЭГ8 ВИЛКИ КАБЕЛЬНЫЕ

ШР20У4ЭГ8 — это кабельная вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединительных цепей в радиоэлектронной и радиотехнической аппаратуре. Она используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Основные характеристики

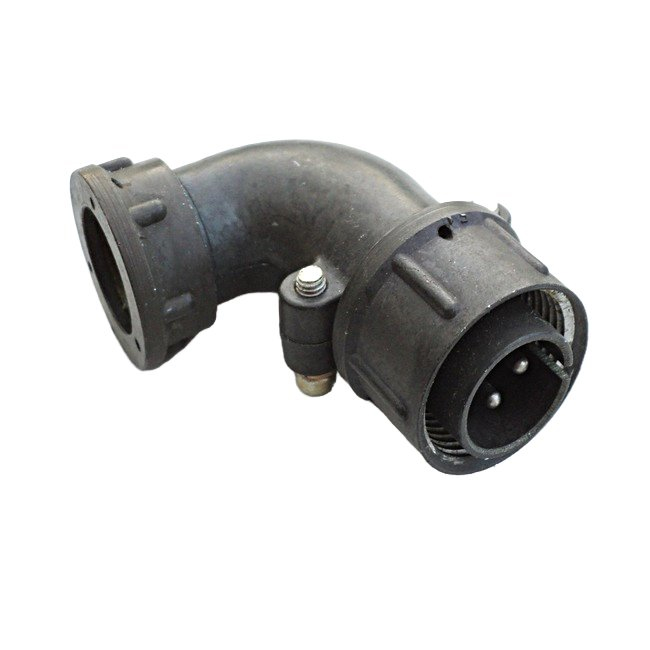

Вилка имеет 4 штыревых контакта диаметром 2,5 мм с серебряным покрытием из латуни, рабочий ток на контакт — до 25 А, сопротивление контактов — не более 1 мОм. Разъём оснащён угловым патрубком (У) с гайкой для экранированного кабеля (ЭГ), корпус из алюминиевого сплава с оксидированием, изолятор из карболита коричневого цвета.

Габариты: длина 68,1 мм, диаметр 29,5 мм, высота 51,4 мм; резьба накидной гайки M24×1,5. Монтаж — объёмный механический с пайкой, извлекаемые контакты, одношпоночная поляризация.

Условия эксплуатации

Температурный диапазон: от -60 до +60 °C (климатическое исполнение УХЛ), влажность до 98% при +25 °C, давление от 1,33×10⁻⁴ до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (30 g), акустические шумы 170 дБ, удары до 500 g, ресурс — 500 сочленений, наработка — 1000 ч.

Применение и аналоги

Подходит для блочных розеток типа 2РТТ или 2РТ-А, негерметичная, без уплотнительной втулки. Аналоги: серии 2РТ, P, WS, WY. ipelectron

Эта вилка часто применяется в промышленной аппаратуре благодаря надёжности в жёстких условиях.
