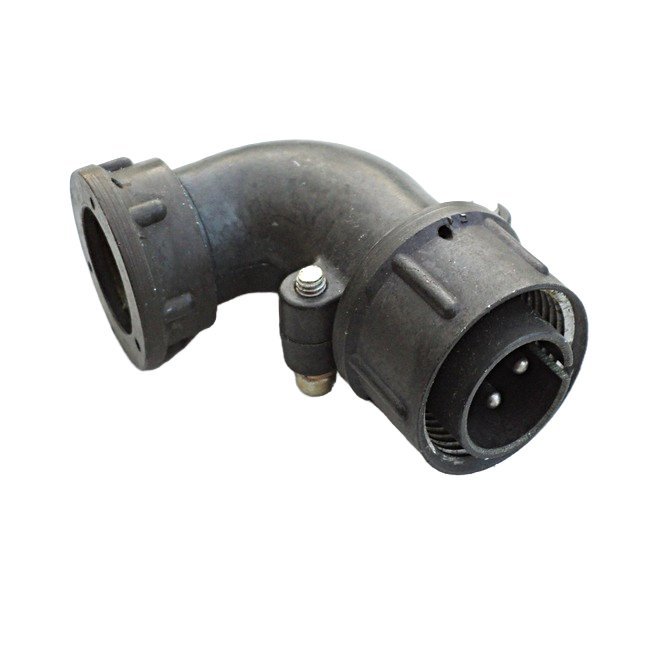

ШР20У4ЭГ8 вилка — это низкочастотный цилиндрический электрический соединитель общего назначения. в период 2013–2016 годов. Он предназначен для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для работы с проводами, кабелями, узлами и блоками. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, а также для наружного при защите от дождя, динамической пыли и солнечного излучения. Сочетается с соединителями 2РТТ и 2РТ-А.

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Метод монтажа — пайка, сочленение — резьбовое с одношпоночной поляризацией, покрытие контактов — серебро или никель. Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), температуру от -60 до +60 °C (с перегревом контактов до +110 °C) и пониженное давление до 1,3·10?? Па.
