ШР20У4ЭГ8: кабельная вилка для надежных соединений в промышленной аппаратуре

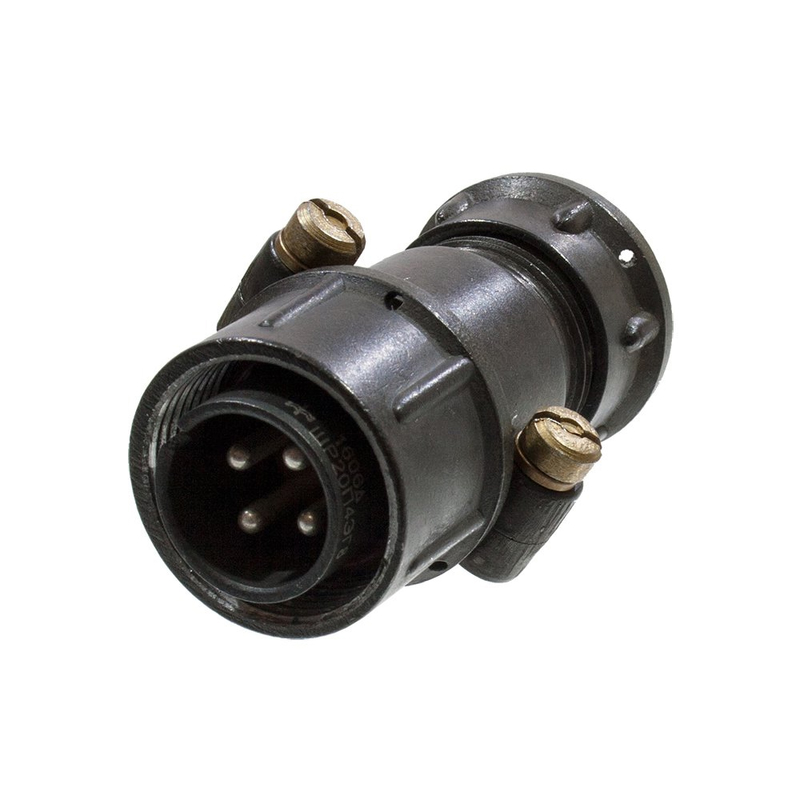

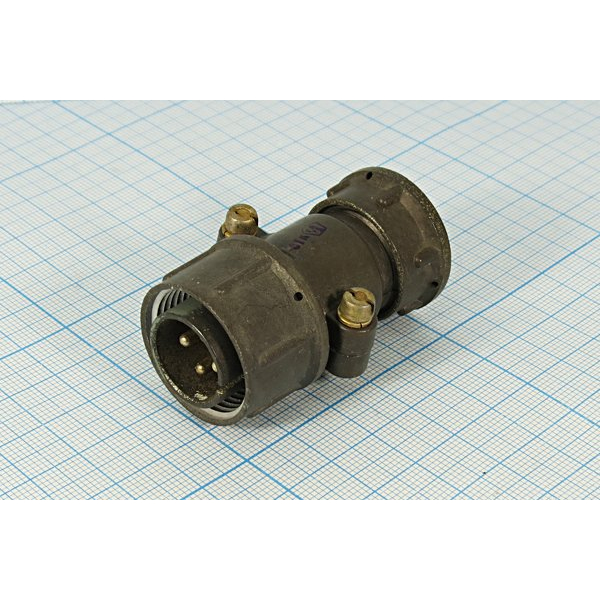

ШР20У4ЭГ8 — круглый низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком. Разъем рассчитан на подключение экранированного кабеля и применяется там, где важны механическая прочность, стабильность электрического контакта и защита цепей от внешних электромагнитных помех.

Конструкция ШР20У4ЭГ8 предусматривает четыре штыревых контакта диаметром 2,5 мм, установленных в карболитовом изоляторе. Соединитель относится к негерметичным исполнениям и предназначен для внутреннего монтажа либо наружного применения при обеспечении внешней защиты от пыли и влаги.

Расшифровка маркировки

Маркировка разъема отражает ключевые особенности его исполнения:

Таким образом, ШР20У4ЭГ8 представляет собой четырехконтактную кабельную вилку с угловым вводом кабеля, рассчитанную на монтаж экранированной линии. Угловая конструкция особенно удобна в условиях ограниченного пространства внутри приборов, шкафов управления, распределительных устройств и подвижных систем.

Основные технические характеристики

Соединитель ШР20У4ЭГ8 предназначен для цепей постоянного и переменного тока частотой до 3 МГц. Его номинальные параметры позволяют использовать разъем не только в слаботочных сигнальных цепях, но и для передачи питания к оборудованию с умеренной токовой нагрузкой.

Контакты с серебряным покрытием способствуют снижению переходного сопротивления и повышению стабильности соединения. Карболитовый изолятор обеспечивает высокое сопротивление изоляции, а металлический корпус повышает стойкость разъема к механическим воздействиям.

Конструктивные особенности

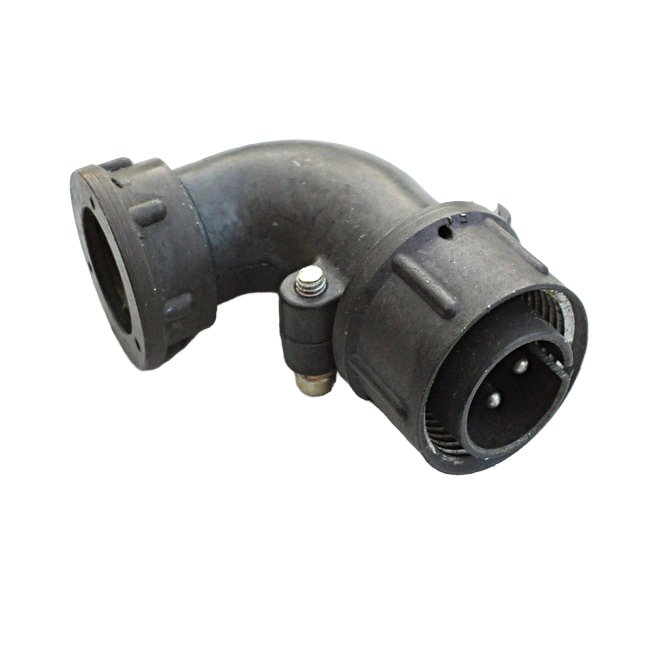

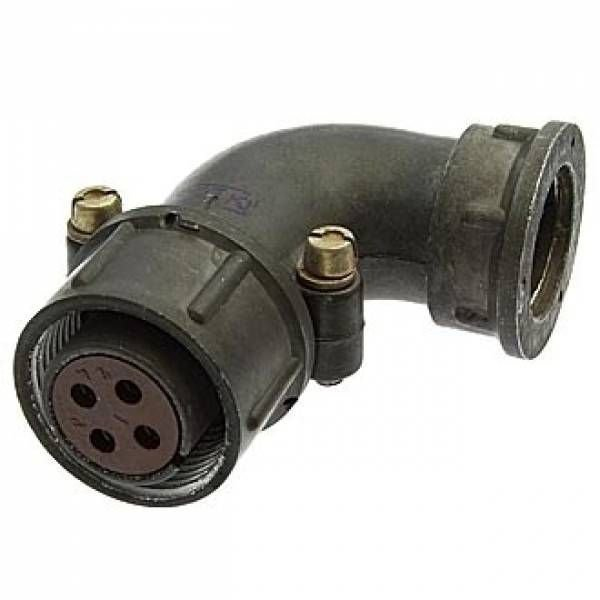

Ключевая особенность ШР20У4ЭГ8 — угловой патрубок , который позволяет вывести кабель под углом к оси разъема. Это уменьшает необходимую монтажную глубину и снижает риск чрезмерного изгиба кабеля у места ввода.

Исполнение «Э» предназначено для применения с экранированным кабелем. Экран кабеля может быть конструктивно закреплен в зоне патрубка, что помогает сохранять электромагнитную совместимость линии. Такое решение актуально для измерительных систем, цепей управления, аппаратуры связи и оборудования, работающего в условиях электромагнитных помех.

Разъем имеет одношпоночную поляризацию. Паз и ключевое положение корпуса исключают неправильную ориентацию при соединении, что снижает вероятность повреждения контактов и ошибок монтажа. Сочленение выполняется резьбовой накидной гайкой, благодаря чему соединение устойчиво к вибрации и случайному отсоединению.

Где применяется ШР20У4ЭГ8

Разъемы серии ШР используются в радиоэлектронной, радиотехнической и промышленной аппаратуре как соединители общего назначения. ШР20У4ЭГ8 подходит для оборудования, где требуется разъемное подключение четырех проводников с токовой нагрузкой до 25 А на контакт.

Типовые области применения:

• Системы промышленной автоматики и управления.

• Электрические шкафы, пульты и приборные панели.

• Испытательное и измерительное оборудование.

• Радиотехнические и телеметрические комплексы.

• Кабельные жгуты специализированной аппаратуры.

• Подвижные механизмы и оборудование с вибрационными нагрузками.

• Цепи питания, сигнализации, управления и межблочных соединений.

Работоспособность в диапазоне от −60 до +60 °C, устойчивость к вибрации, механическим ударам и повышенной влажности позволяют использовать ШР20У4ЭГ8 в оборудовании с повышенными требованиями к надежности. При этом следует учитывать, что сам соединитель не является герметичным: при наружном применении необходимо предусмотреть защиту узла от прямого воздействия воды и загрязнений.

Важные моменты при подборе

При выборе ШР20У4ЭГ8 необходимо проверить не только число контактов, но и совместимость по типу ответной части, сочетанию контактов, расположению ключа и назначению соединителя. Кабельная вилка должна применяться с соответствующей приборной розеткой той же серии и того же сочетания контактов.

Для монтажа важно учитывать:

• Сечение и наружный диаметр используемого кабеля.

• Необходимость подключения и фиксации экрана.

• Допустимую токовую нагрузку каждого контакта.

• Рабочее напряжение цепи.

• Температурный режим эксплуатации.

• Требования к вибростойкости и механической защите.

• Способ пайки и допустимое число перепаек контактов.

ШР20У4ЭГ8 — практичное решение для создания разъемного четырехконтактного соединения в промышленной и специализированной аппаратуре. Его конструкция сочетает угловой кабельный ввод, возможность работы с экранированной линией, резьбовую фиксацию и характеристики, рассчитанные на эксплуатацию в жестких условиях.
