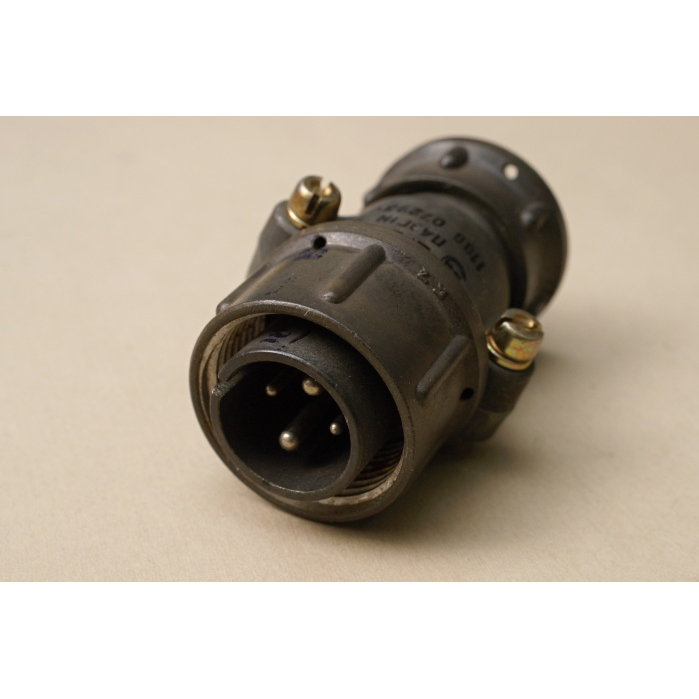

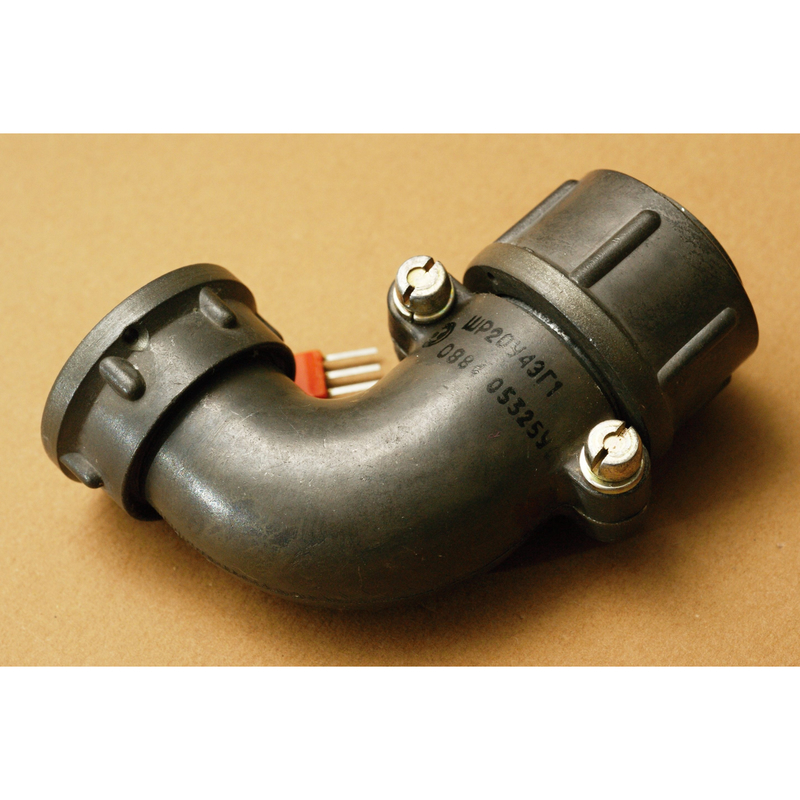

ШР20У4ЭГ1 — это низкочастотный цилиндрический соединитель общего назначения из серии ШР, предназначенный для надежного электрического соединения в различных аппаратах.

Основные характеристики

Соединитель рассчитан на 4 контакта, работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка на контакт — 35 А, рабочий ток — 25 А.

Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также линейное ускорение 2000 м/с².

Температурный диапазон — от -60°C до +60°C (до +110°C при смене температур), сопротивление изоляции не менее 5000 МОм.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; У — угловое исполнение (для кабельной части); 4 — число контактов; Э — экранированный кабель; Г — гайка; 1 — поляризация (одношпоночная).

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего или наружного монтажа (с защитой от пыли и влаги).​

Минимальная наработка — 1000–5000 ч, число соединений-рассоединений — 500, срок хранения — 15 лет.
