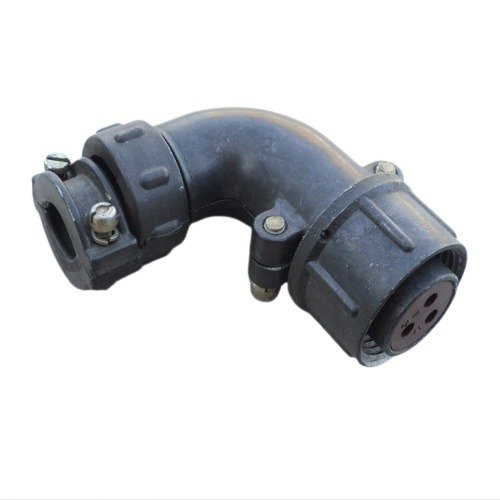

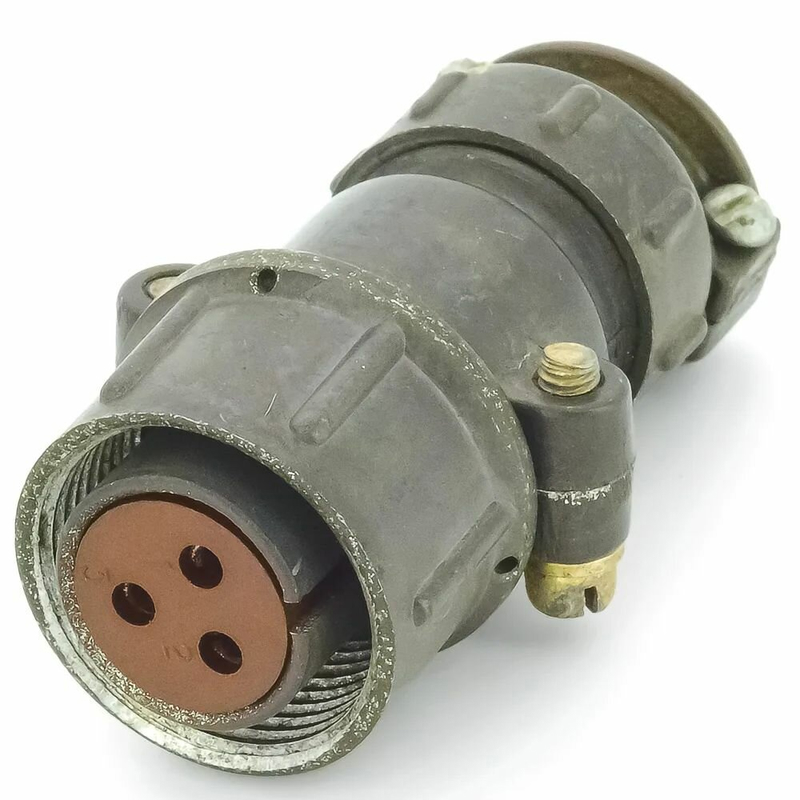

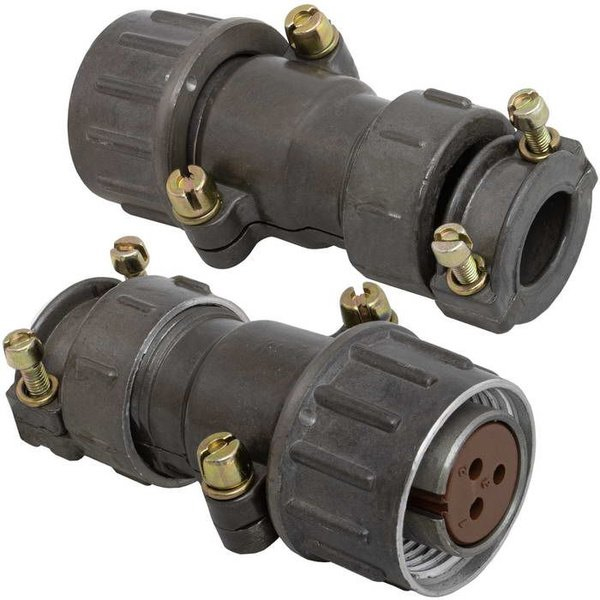

ШР20У3НШ7Н РОЗЕТКИ КАБЕЛЬНЫЕ

Цена:
1100 ₽

Технические характеристики

Разъём ШР20У3НШ7Н — это кабельная розетка цилиндрического типа из серии ШР, предназначенная для соединения силовых и низкочастотных цепей в радио‑ и электронной аппаратуре.

ШР20У3НШ7Н используется в электрических цепях постоянного и переменного тока (частотой до примерно 3–5 МГц) с напряжением до 850 В (амплитудное значение). Разъём подходит для монтажа с неэкранированными кабелями и применяется как соединитель общего назначения в промышленной и радиотехнической аппаратуре.

Разъём выполнен как кабельная розетка с угловым патрубком (буква «У»), неэкранированный, климатического исполнения УХЛ. Соединение с вилкой осуществляется посредством резьбовой гайки, корпуса имеют одношпоночную поляризацию для правильной ориентации.

В разъёме предусмотрено 3 контакта диаметром 2,5 мм, типовое сочетание контактов обозначено цифрой «7».
Контакты обычно изготавливаются из меди или латуни и могут иметь покрытие серебром или никелем; при никелевом покрытии буква «Н» в конце маркировки указывает на дополнительную стойкость к температурным режимам.
Сопротивление контакта розетки обычно не превышает 2 мОм, сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
Максимальный рабочий ток на один контакт порядка 25–35 А, суммарный номинальный ток на всю розетку — около 75 А, что позволяет использовать ШР20У3НШ7Н в силовых и мощных сигнальных цепях.

Рабочий диапазон температур окружающей среды для базовой серии ШР варьируется примерно от −60 °C до +60 °C, а модификации с никелевым покрытием (буква «Н» в конце) рассчитаны на более высокие верхние температуры, вплоть до примерно +120 °C. Разъём соответствует отраслевым техническим условиям (ТУ), применяемым для соединителей серии ШР и ШРГ.
