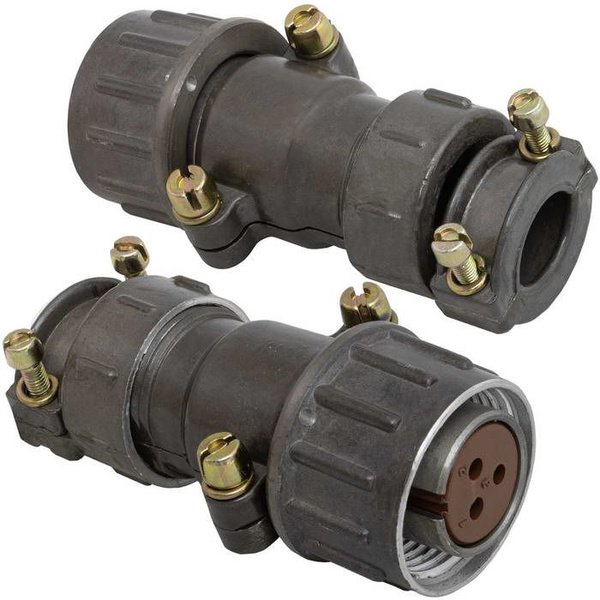

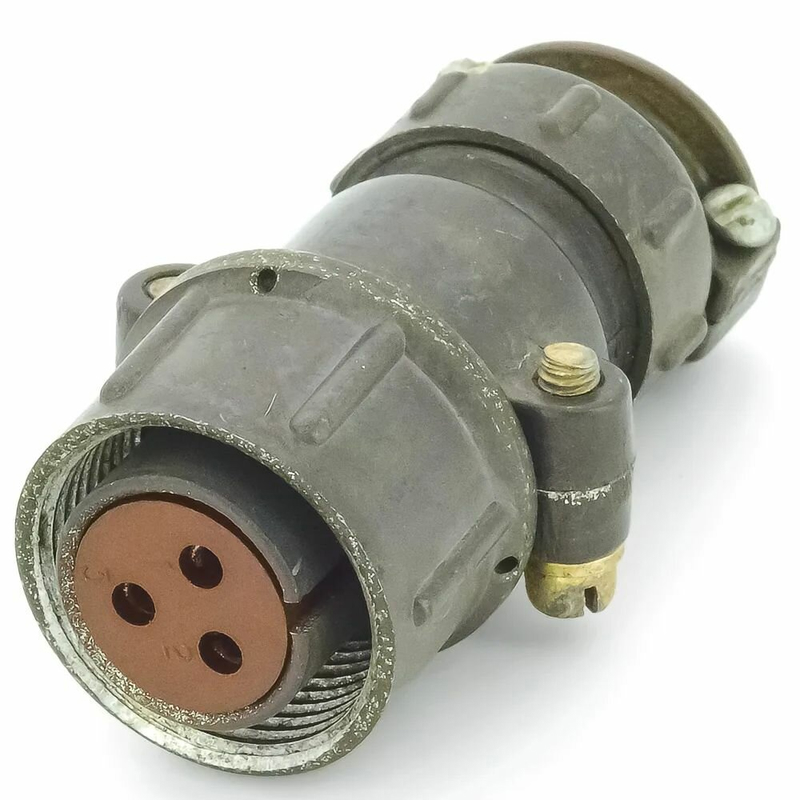

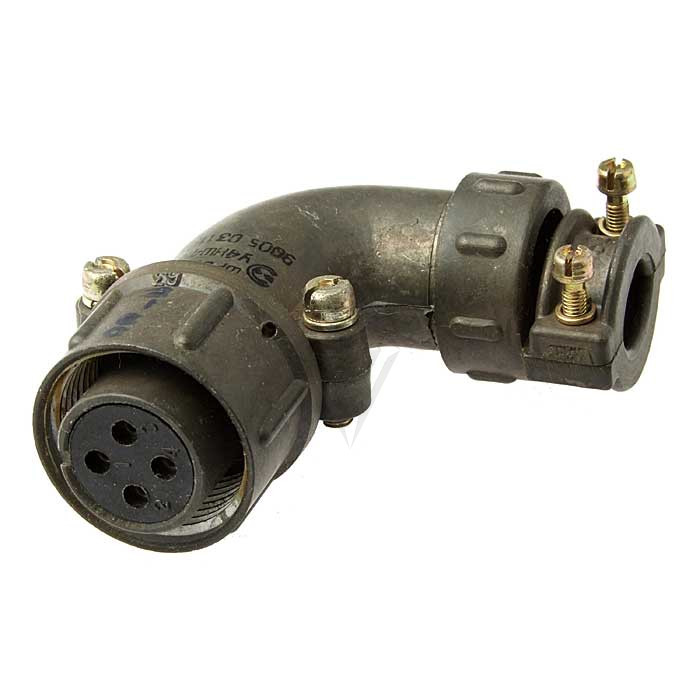

ШР20У3НШ7Н — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя, 20 — условный размер корпуса, У — с угловым патрубком, 3 — количество контактов (диаметром 2,5 мм), Н — для неэкранированного кабеля, Ш — розетка, 7 — сочетание контактов, Н — вид концевой гайки.

Технические характеристики

Соединитель имеет максимальную токовую нагрузку 75 А (на контакт — до 25 А), сопротивление изоляции не менее 5000 МОм и выдерживает 500 сочленений-расчленений. +1
Он работает в диапазоне температур от -60 до +60 °C, устойчив к вибрации (до 5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (1,3·10⁻⁴ Па). +1
Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро.

Применение

Используется в радиоэлектронной, радиотехнической аппаратуре, электро- и контрольно-измерительных приборах для надежного соединения с неэкранированными кабелями внутри помещений или на улице (при защите от пыли и влаги, климат УХЛ). +2
Герметичная конструкция обеспечивает стабильную передачу сигнала и долговечность в тяжелых условиях.​
