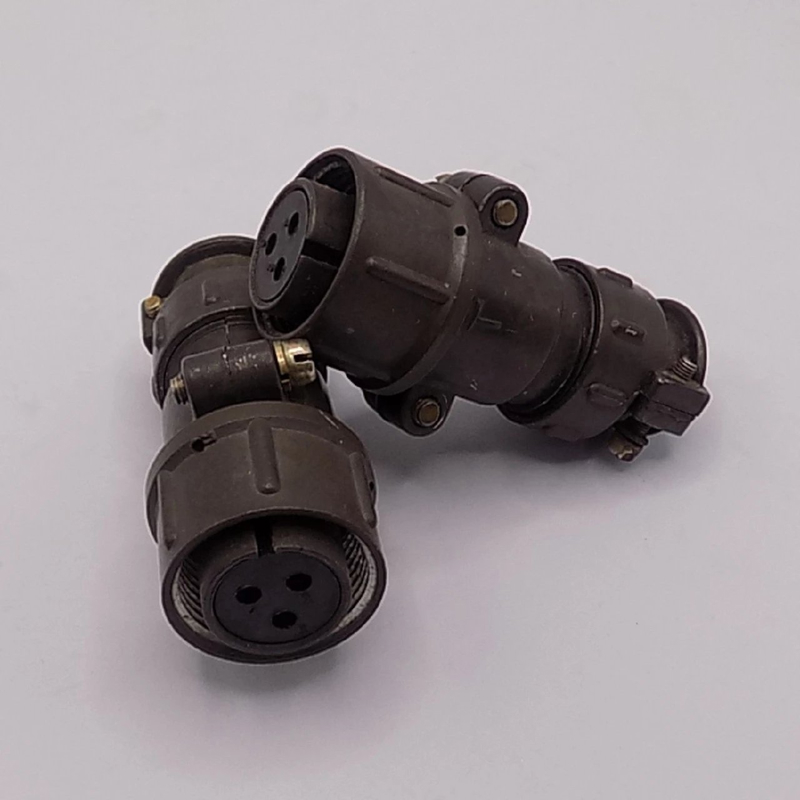

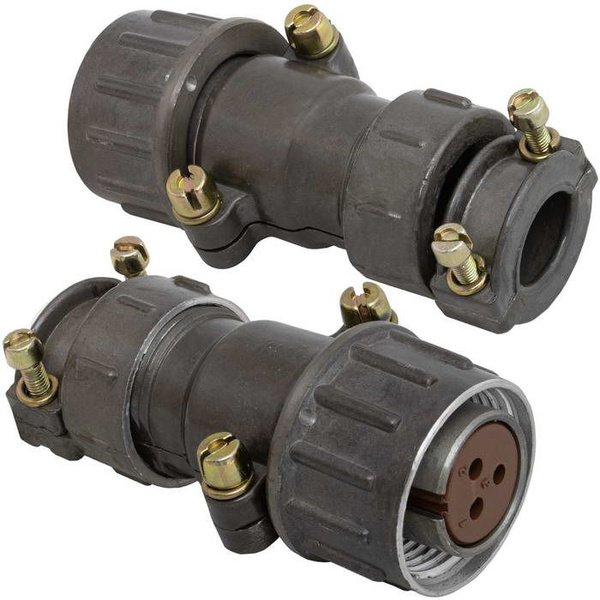

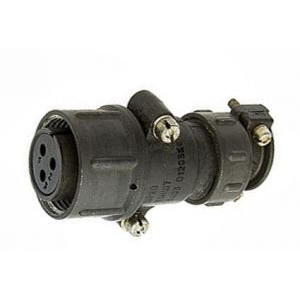

ШР20У3НШ7 — это кабельная цилиндрическая розетка из серии ШР, общепромышленный низкочастотный соединитель, применяемый в электрических цепях постоянного и переменного тока.

• ШР – тип соединителя (низкочастотный цилиндрический).

• 20 – условный размер корпуса («диаметровый» типоразмер).

• У – конструктив: кабельная часть с угловым патрубком.

• 3НШ7 – 3 контакта, сочетание диаметров 7 (контакты Ø 2,5 мм), розетка (гнездо, Ш), покрытие контактов серебром («Н» в данном случае часть обозначения сочетания, фактическое покрытие – серебро).

• Количество контактов: 3 , диаметр контакта 2,5 мм.

• Материал контактов: медь с серебряным покрытием , контактное сопротивление не более 1 мОм.

• Максимальное рабочее напряжение (амплитудное значение): до 850 В для цепей постоянного и переменного тока частотой до 3 МГц (в ряде справочных источников указывают до 5 МГц для аналогичных исполнений).

• Максимальный ток на контакт: ориентировочно до 25–35 А в зависимости от конкретного исполнения и условий охлаждения.

• Исполнение: кабельная розетка, угловая, неэкранированная , монтируется на кабель или провод (экранированный/неэкранированный).

• Температурный диапазон эксплуатации: согласно ТУ и ОСТ – примерно от –60 °C до +60 °C (для никелированных вариантов верхний предел может быть выше, до +120 °C).

• Применяется в радио‑, электро‑ и контрольно‑измерительной аппаратуре, блоках управления, промышленном оборудовании для соединения кабелей и плат/блоков.
