Назначение соединителя ШР20У3НШ7

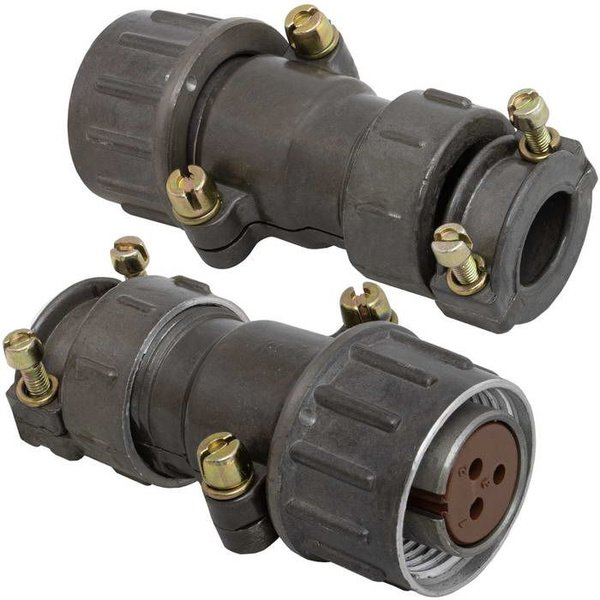

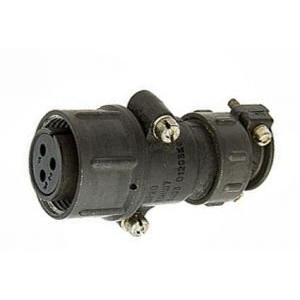

Соединитель ШР20У3НШ7 — это цилиндрическая кабельная розетка из серии ШР общепромышленного назначения. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 850 В. Розетка относится к классу низкочастотных цилиндрических соединителей и предназначена для подключения кабелей и соединения модулей в составе радиоэлектронной аппаратуры, промышленного оборудования и стационарных электроприборов.

Артикул товара — 21210. Категория — ШР20. Производитель — Коннектор. Год, указанный в характеристиках, — 2014.

Расшифровка обозначения ШР20У3НШ7

Маркировка соединителя построена по стандартной для серии ШР схеме и несёт в себе полную информацию о конструкции изделия:

• ШР — тип цилиндрического низкочастотного соединителя.
• 20 — условный размер корпуса, диаметр корпуса порядка 20–29 мм.
• У — розетка с угловым патрубком, кабель выводится под углом к оси разъёма.
• 3 — количество контактов в разъёме.
• Н — предназначена для монтажа на неэкранированный кабель, то есть без экрана.
• Ш — кабельная розетка (гнездо).
• 7 — сочетание контактов, в данном случае три штыревых контакта диаметром 2,5 мм.

Подтверждённые технические особенности

Максимальное рабочее напряжение по постоянному току — не более 850 В. Ток на один контакт обычно составляет от 25 до 35 А в зависимости от конкретного исполнения и производителя. Сопротивление контакта — не более примерно 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Розетка выполнена в виде кабельной части с угловым штуцером. Для работы ей требуется соответствующая блочная вилка или розетка ШР‑20. Контакты диаметром 2,5 мм, как правило, имеют серебряное покрытие, а материал основы — медь или латунь.

Серия ШР рассчитана на эксплуатацию в широком диапазоне температур — примерно от минус 60 до плюс 60…120 °C в зависимости от покрытия. Конструкция допускает многократные сочленения и расчленения — до порядка 500 циклов.

Ключевые параметры в сводном виде

1. Тип изделия — кабельная розетка серии ШР, угловое исполнение.
2. Число контактов — 3, диаметр контакта — 2,5 мм.
3. Максимальное напряжение постоянного тока — до 850 В.
4. Рабочая частота цепей — до примерно 3 МГц.
5. Ток на контакт — обычно 25–35 А.
6. Сопротивление контакта — не более примерно 1 мОм.
7. Сопротивление изоляции — не менее 5000 МОм.
8. Тип кабеля — неэкранированный.
9. Ресурс сочленений — до порядка 500 циклов.

Применение

ШР‑разъёмы применяют в радиоэлектронной аппаратуре, промышленном оборудовании и стационарных электроприборах для подключения кабелей и соединения модулей. Исполнение ШР20У3НШ7 удобно там, где требуется компактный угловой выход кабеля без экрана при сравнительно высоких токах и напряжениях. Угловой патрубок позволяет прокладывать кабель вдоль корпуса прибора или шкафа, экономя место и снижая радиус изгиба кабеля.

Благодаря трём силовым контактам диаметром 2,5 мм соединитель подходит для передачи значительных токов в цепях питания и управления. Отсутствие экрана упрощает монтаж и снижает стоимость сборки там, где не предъявляются повышенные требования к электромагнитной совместимости. Для полноценного подключения необходимо ответное изделие — блочная вилка или розетка ШР‑20 с соответствующим числом и типом контактов.

При монтаже следует учитывать ориентацию углового штуцера относительно корпуса аппарата, а также обеспечивать надёжное крепление кабеля, чтобы избежать нагрузок на контактную группу. Соединитель рассчитан на многократные циклы сочленения и расчленения, что делает его пригодным для оборудования, требующего периодического подключения и отключения кабельных сборок.
