Назначение изделия

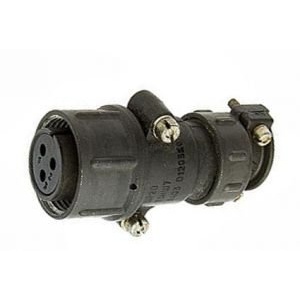

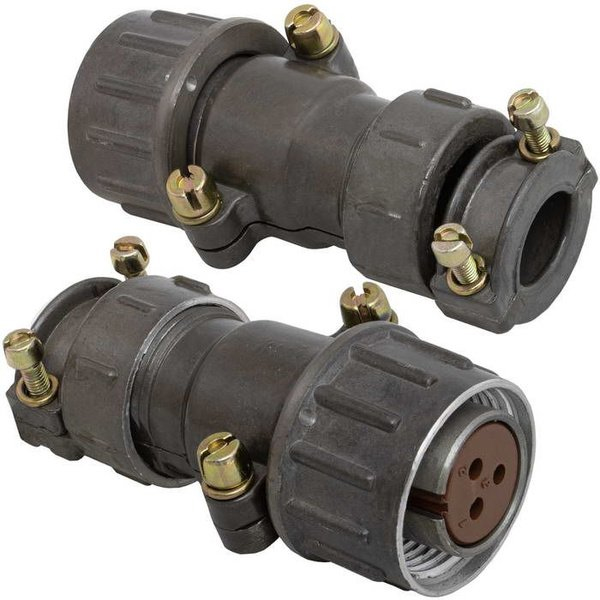

ШР20У3НШ7 представляет собой кабельную розетку серии ШР производства предприятия «Каскад». Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной и радиотехнической аппаратуры общего назначения. Розетка применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

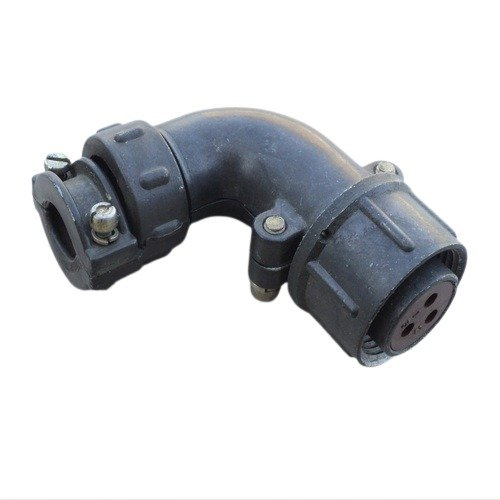

Конструктивно изделие выполнено с угловым патрубком, предназначенным для неэкранированного кабеля. Такое исполнение позволяет прокладывать кабель под углом к оси соединителя, что удобно при ограниченном пространстве внутри корпуса аппаратуры и упрощает монтаж жгутов.

Подтверждённые особенности

• Количество контактов — 3, диаметр контакта 2,5 мм, сочетание номер 7.
• Рабочий ток — 25 А на каждый контакт и до 75 А на соединитель в целом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, а при перегреве контактов — до плюс 110 градусов Цельсия.
• Выпуск с отборкой технического контроля (ОТК), год выпуска — 2024.

Указанные параметры подтверждаются сопроводительной документацией производителя. Розетка устойчива к воздействию вибраций, ударов и линейных нагрузок, что важно для аппаратуры, работающей в подвижных и нагруженных условиях.

Применение и условия монтажа

Изделие используется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Допускается как внутренний, так и наружный монтаж, однако при наружной установке требуется защита от пыли и влаги. Климатическое исполнение — УХЛ, что подразумевает эксплуатацию в умеренном и холодном климате.

Благодаря трёхконтактной схеме и высокому рабочему току розетка подходит для силовых цепей и цепей управления, где требуется надёжное разъёмное соединение с ограниченным числом проводников. Угловой патрубок под неэкранированный кабель упрощает компоновку блоков и снижает механическую нагрузку на кабель при изгибе.

1. Установите розетку на панель или в корпус аппаратуры, обеспечив надёжное крепление.
2. Подключите неэкранированный кабель через угловой патрубок, соблюдая схему соединения контактов.
3. При наружном монтаже предусмотрите защиту от пыли и влаги.
4. Учитывайте допустимый ток на контакт и суммарный ток на соединитель при выборе нагрузки.

Область применения

Розетка ШР20У3НШ7 востребована в производстве и ремонте радиоэлектронной аппаратуры, радиотехнических устройств, а также в составе узлов, где необходимо обеспечить быстросъёмное соединение с гарантированным ресурсом до 500 циклов сочленения. Изделие поставляется в категории ШР20 под артикулом 51264.

При эксплуатации важно соблюдать температурные ограничения и не превышать указанные токовые нагрузки, что обеспечит заявленную наработку и сохранение характеристик изоляции.
