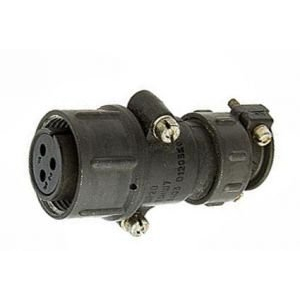

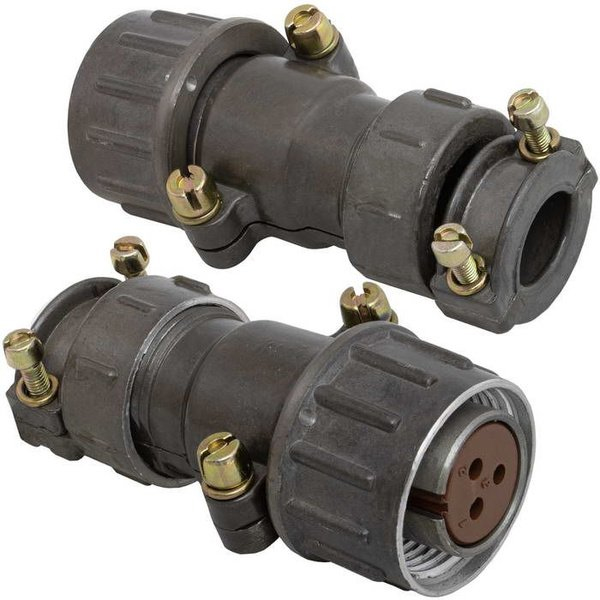

ШР20У3НШ7 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Разъем используется в цепях переменного тока (до 3 МГц) и постоянного тока при напряжении до 850 В. Он подходит для монтажа с неэкранированными кабелями в электро- и радиоаппаратуре промышленного назначения.

• Условный размер корпуса: 20.

• Количество контактов: 3 шт. диаметром 2,5 мм (сочетание 7).

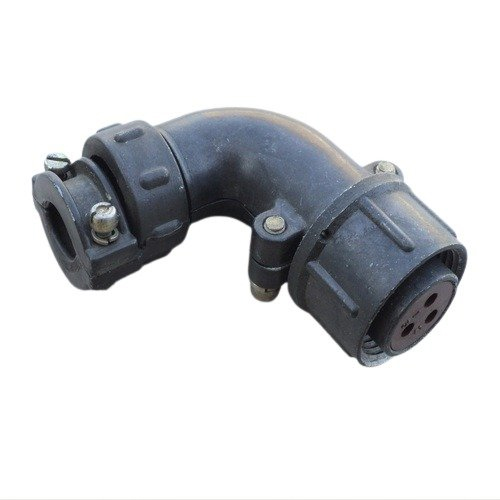

• Тип: розетка кабельная с угловым патрубком (У) и гайкой для неэкранированного кабеля (НШ).

• Материал контактов: латунь или медь, покрытие — серебро (без буквы "Н ") или никель (ШН).

Сопротивление контакта не превышает 1 мОм для диаметра 2,5 мм, сопротивление изоляции — не менее 5000 МОм. Максимальный ток на контакт — до 35 А, общий — до 75 А.

Рабочий диапазон температур: от -60 до +60 °C (серебро) или до +120 °C (никель). Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, механические удары до 35 g и акустические шумы до 170 дБ.

Размеры: длина 67,9 мм, ширина/диаметр корпуса 29,5 мм, резьба накидной гайки M24×1,5. Монтаж электрический — пайка, механический — объемный.
