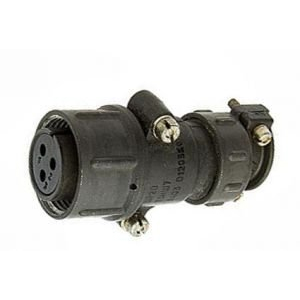

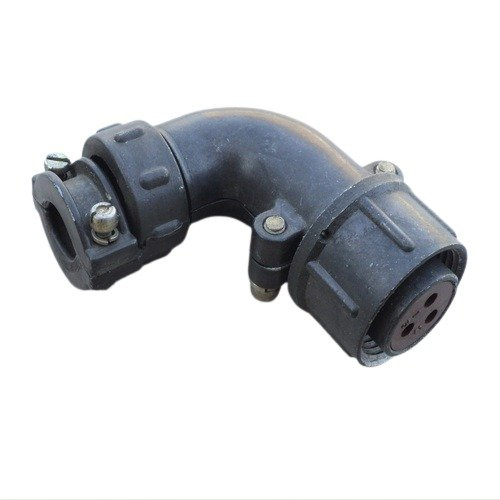

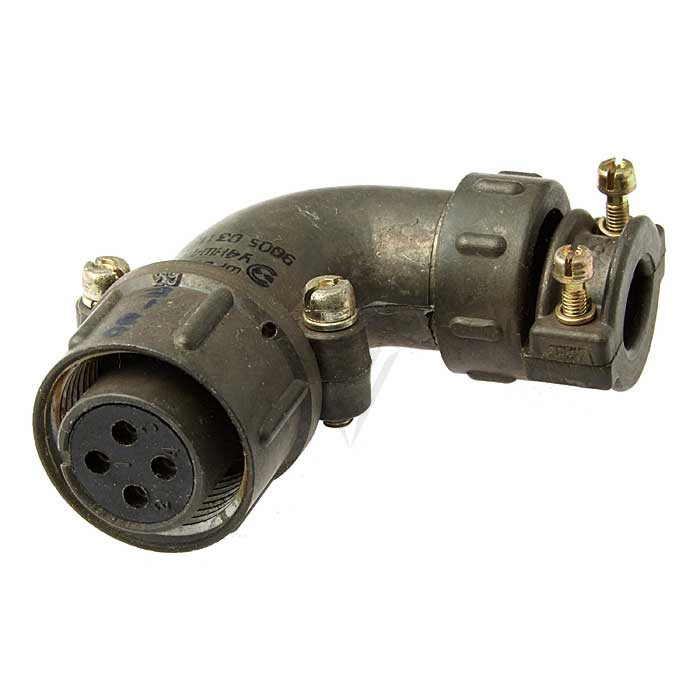

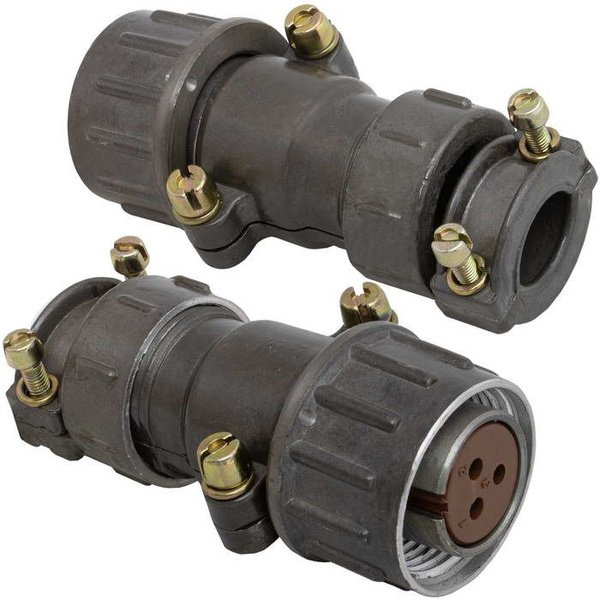

ШР20У3НШ7 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР с угловым патрубком.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в радиоэлектронной, радиотехнической аппаратуре и электронике общего назначения.
Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ.

Характеристики

Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное).
Имеет 3 контакта (диаметр хвостовиков до 3 мм?), ток на контакт — до 25 А (максимум на соединитель 75 А), сопротивление изоляции не менее 5000 МОм.
Сочленение резьбовое одношпоночное, монтаж пайкой, покрытие контактов серебром; выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), температуру от -60 до +60 °С (с перегревом контактов до +110 °С), число соединений — 500, наработка — 1000 ч.
Габариты примерно 67,9?63?29,5 мм, срок хранения 15 лет. ?

Расшифровка

ШР — тип ( розетка ); 20 — размер корпуса; У — угловой патрубок кабельной части; 3 — число контактов; Н — неэкранированный кабель; Ш — приборная часть без патрубка; 7 — сочетание контактов.
