Назначение изделия

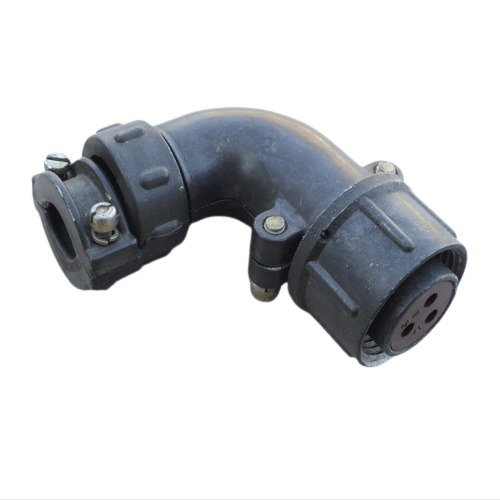

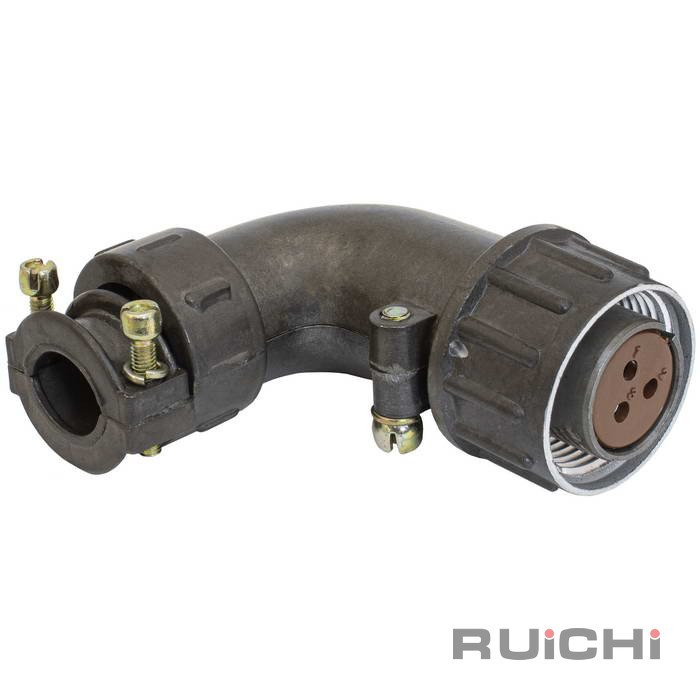

ШР20У3НШ7 представляет собой цилиндрический низкочастотный кабельный разъём-розетку общепромышленного назначения. Изделие применяется в электрических и радиоэлектронных цепях для коммутации постоянного и переменного тока. Розетка предназначена для соединения и разъединения проводов и кабелей в электро- и радиоаппаратуре, в том числе в устройствах, эксплуатируемых в тяжёлых условиях.

Разъём относится к серии унифицированных цилиндрических соединителей ШР. Конструкция рассчитана на работу с частотами тока до примерно 3 МГц. Изделие ориентировано на применение в составе бортовой, промышленной и специальной аппаратуры, где предъявляются повышенные требования к надёжности электрических соединений и устойчивости к внешним воздействиям.

Наличие углового кабельного патрубка позволяет выполнять подключение кабеля с изменением направления его вывода, что упрощает компоновку оборудования при ограниченном пространстве. Исполнение с неэкранированным кабелем расширяет область использования в цепях, где экранирование не требуется.

Расшифровка условного обозначения

Маркировка ШР20У3НШ7 содержит информацию о конструктивных особенностях соединителя. Каждый символ обозначения имеет определённое значение:

• ШР — тип цилиндрического соединителя;
• 20 — условный размер корпуса;
• У — угловой кабельный патрубок;
• 3 — три электрических контакта;
• Н — предназначен для неэкранированного кабеля;
• Ш — розетка, гнездовая часть соединителя;
• 7 — сочетание контактов, в данном исполнении три контакта диаметром 2,5 мм.

Технические параметры

Розетка ШР20У3НШ7 рассчитана на максимальное рабочее напряжение постоянного тока до около 850 В по амплитудному значению. Допустимый ток на контакт составляет до примерно 25–35 А в зависимости от конкретной конструкции и условий эксплуатации. Сопротивление изоляции в нормальных климатических условиях обычно не ниже 5000 МОм. Контактное сопротивление для контактов диаметром 2,5 мм не превышает порядка 1 мОм.

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды — примерно от минус 60 до плюс 60 градусов Цельсия. С учётом нагрева контактов допустимы перепады температур от минус 60 до плюс 110 градусов Цельсия. Соединитель выдерживает повышенные механические нагрузки, включая вибрацию, одиночные и многократные удары, а также снижение атмосферного давления, что допускает его применение в авиационной и специальной аппаратуре.

Применение

Розетка ШР20У3НШ7 применяется для организации разъёмных электрических соединений в аппаратуре, где важны устойчивость к механическим воздействиям, широкий температурный диапазон и стабильность контактных соединений. Угловое исполнение патрубка делает разъём удобным для монтажа в стеснённых условиях, когда кабель необходимо вывести под углом к оси соединителя.

Изделие предназначено для кабельного монтажа. Применение неэкранированного кабеля допускает использование розетки в цепях, не требующих защиты от электромагнитных помех посредством экранирующей оплётки. Три контакта диаметром 2,5 мм обеспечивают передачу электрических сигналов и питающих напряжений в пределах заявленных характеристик.

Разъём относится к категории ШР20, что определяет его принадлежность к группе цилиндрических соединителей данного типоразмера. Артикул изделия — 41198. Год выпуска партии — 89. Приёмка обозначена как «1».
