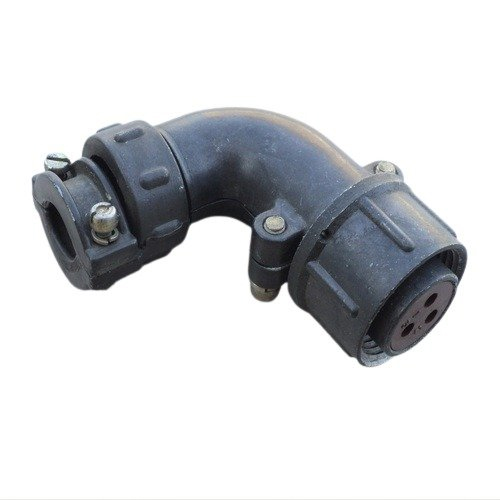

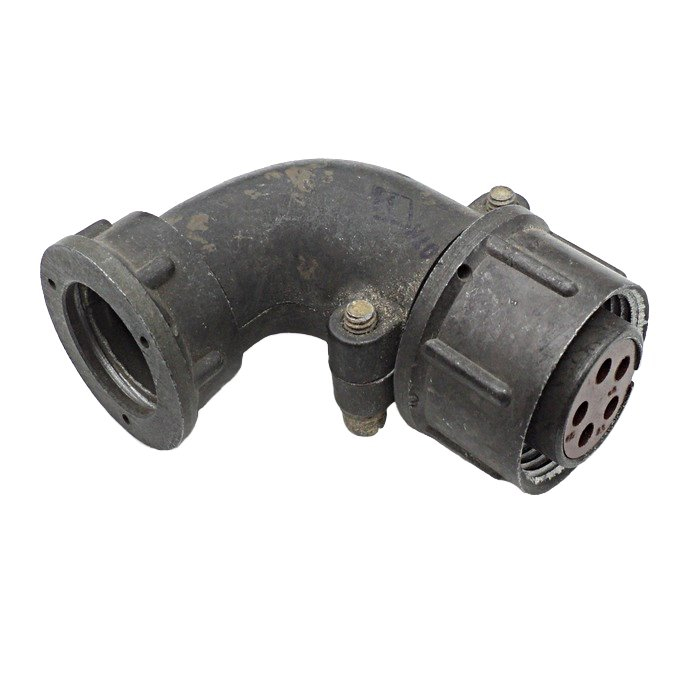

ШР20У3НШ7 — это кабельная розетка цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях.

Описание

Это разъем с угловым патрубком для неэкранированного кабеля, условным размером корпуса 20 мм, диаметром контакта 2,5 мм и 3 контактами. Он используется в приборах для работы с постоянным или переменным током (до 3 МГц) при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, с одношпоночной поляризацией корпусов. +4

Технические характеристики

• Максимальная токовая нагрузка: до 35 А на контакт (в зависимости от источника указывается 25–35 А).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Количество сочленений-расчленений: 500 циклов.

• Минимальная наработка: 1000 часов.

• Рабочий диапазон температур: от -60°C до +60°C (с возможностью кратковременного нагрева до +110°C).

Устойчивость к внешним факторам

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. Срок сохраняемости — 15 лет, подходит для УХЛ исполнения (внутреннее и наружное применение при защите от пыли и влаги). Контакты обычно покрыты серебром для надежности. +3
