Назначение

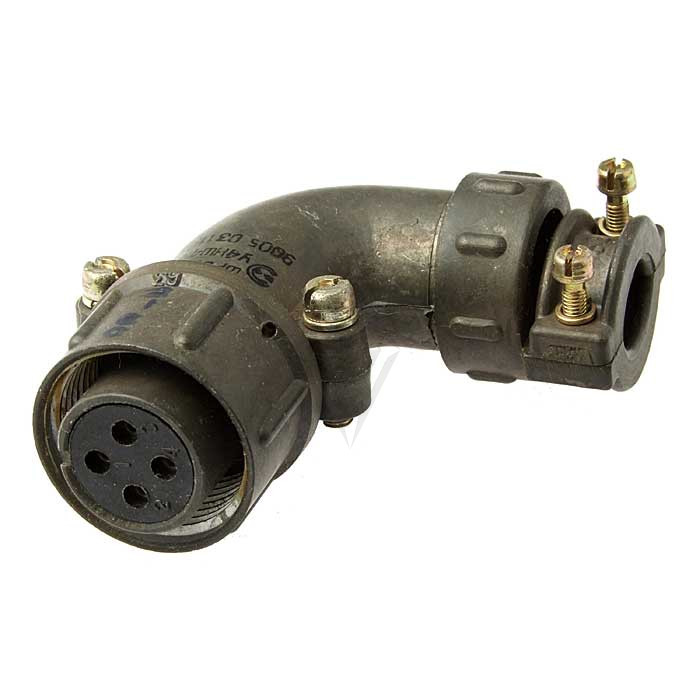

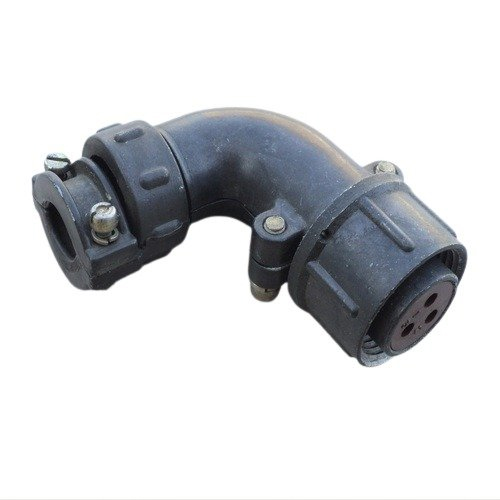

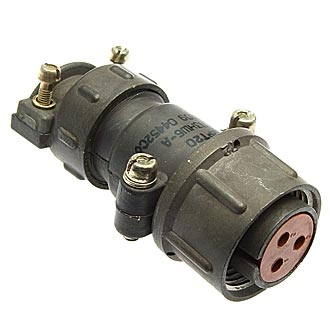

ШР20У3НШ6 — это кабельная розетка серии ШР производства предприятия «Каскад», оснащённая угловым патрубком. Изделие относится к соединителям общего назначения и предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре.

Основная функция розетки — соединение и разъединение электрических цепей: проводов, кабелей, отдельных узлов и блоков электро- и радиоаппаратуры. Угловой патрубок позволяет подводить кабель под углом к корпусу прибора, что упрощает монтаж в стеснённых условиях и снижает радиус изгиба жгута.

Подтверждённые характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения относятся именно к исполнению ШР20У3НШ6.

• Количество контактов — 3, диаметр каждого контакта 1,5 мм.
• Рабочий ток — 10 А на контакт.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота цепей — постоянный и переменный ток частотой до 3 МГц.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.
• Вибрационные нагрузки — диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Ударные нагрузки — одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.
• Линейная нагрузка — ускорение до 2000 метров на секунду в квадрате.
• Тип сочленения — резьбовое, поляризация одношпоночная.
• Покрытие контактов — серебро или никель.

Конструктивные особенности

Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и устойчивость к вибрации, что особенно важно для бортовой и подвижной аппаратуры. Одношпоночная поляризация исключает неправильное подключение: соединить розетку с ответной частью можно только в одном положении, что защищает цепи от ошибок монтажа.

Контакты диаметром 1,5 мм с серебряным или никелевым покрытием рассчитаны на ток до 10 А, что позволяет коммутировать как сигнальные, так и относительно мощные силовые цепи в пределах допустимого напряжения. Угловой патрубок является частью корпуса и определяет способ подвода кабеля.

Применение и условия эксплуатации

Розетка применяется для коммутации цепей в электро- и радиоаппаратуре, работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Типовые области использования — соединители общего назначения в блоках, стойках и узлах радиоэлектронного оборудования.

Изделие выполнено в климатическом исполнении УХЛ и подходит как для внутреннего, так и для наружного применения. Для наружной эксплуатации защиту от пыли и воды обеспечивает потребитель при монтаже. Заявленный срок сохраняемости — не менее 15 лет, минимальная наработка — 1000 часов, ресурс сочленений — 500 циклов.

При подборе ответной части следует учитывать тип сочленения (резьбовое), одношпоночную поляризацию, число и диаметр контактов, а также допустимые ток и напряжение. Соблюдение этих параметров гарантирует совместную работу розетки с ответным соединителем в составе конкретного изделия.
