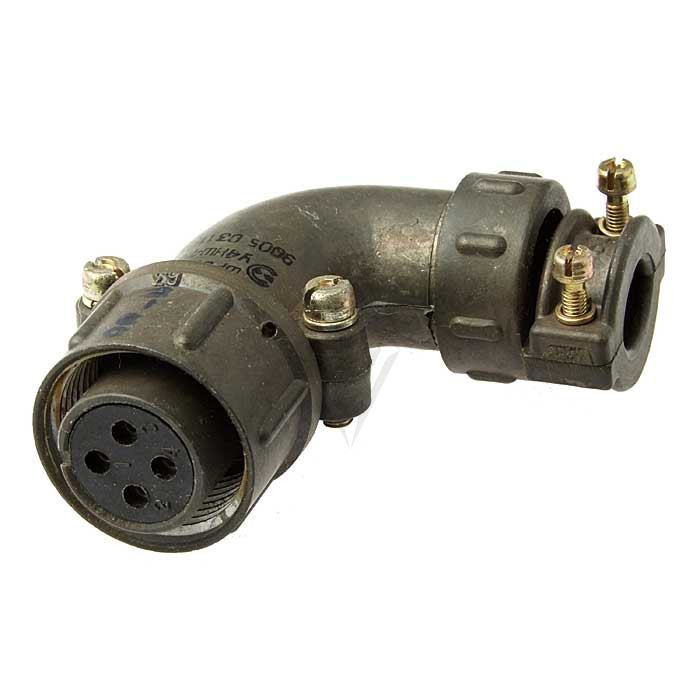

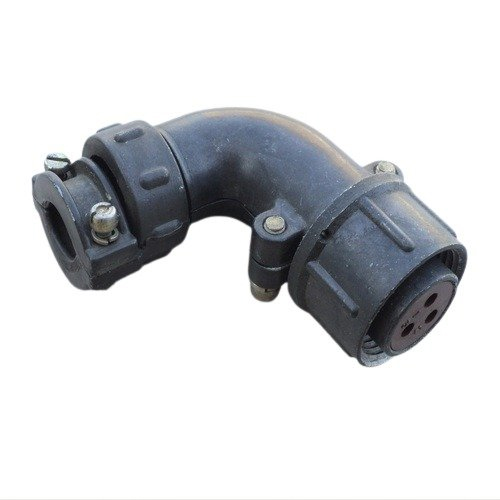

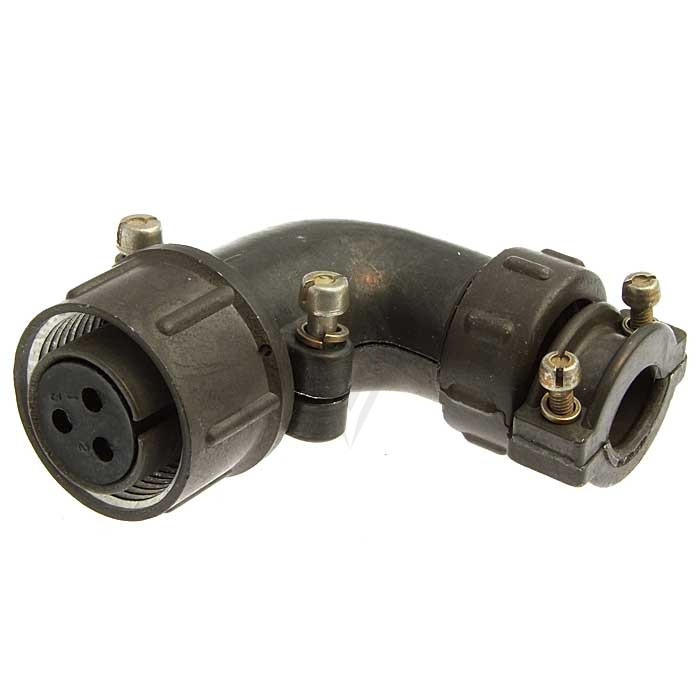

ШР20У3НШ6 — это кабельная розетка углового исполнения из серии низкочастотных цилиндрических соединителей ШР.

Применение

Предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая работу с экранированными или неэкранированными кабелями.
Используется во внутренних установках климатического исполнения УХЛ, а также наружных при защите от пыли, воды, дождя и солнечного излучения.
Соединяется резьбовым способом с блочной вилкой для подключения проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока.

Характеристики

Рабочий ток — 10 А, максимальное напряжение — до 850 В (амплитудное значение), частота до 3 МГц.
Количество контактов — 3 (диаметр 1,5 мм), число сочленений-расчленений — 500, наработка — не менее 1000 часов.
Устойчива к вибрации (1–5000 Гц, до 300 м/с?), ударам (до 5000 м/с? одиночный), линейным нагрузкам (до 2000 м/с?); срок сохраняемости — 15 лет.
