Назначение и область применения

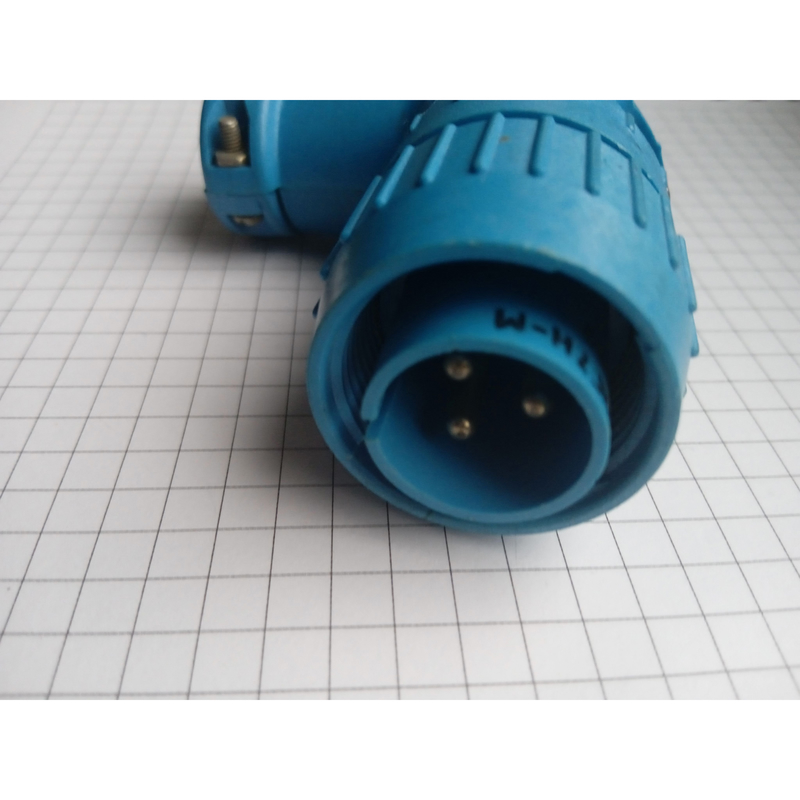

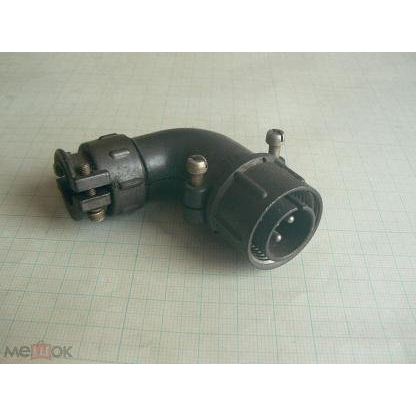

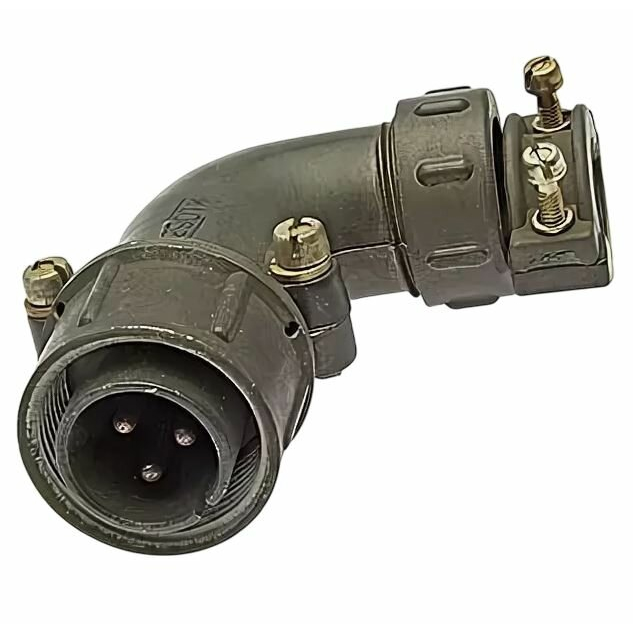

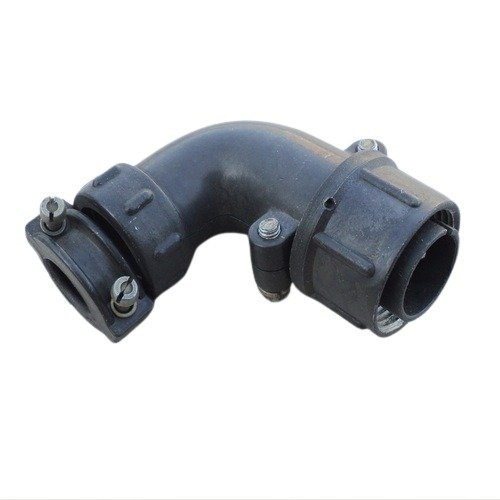

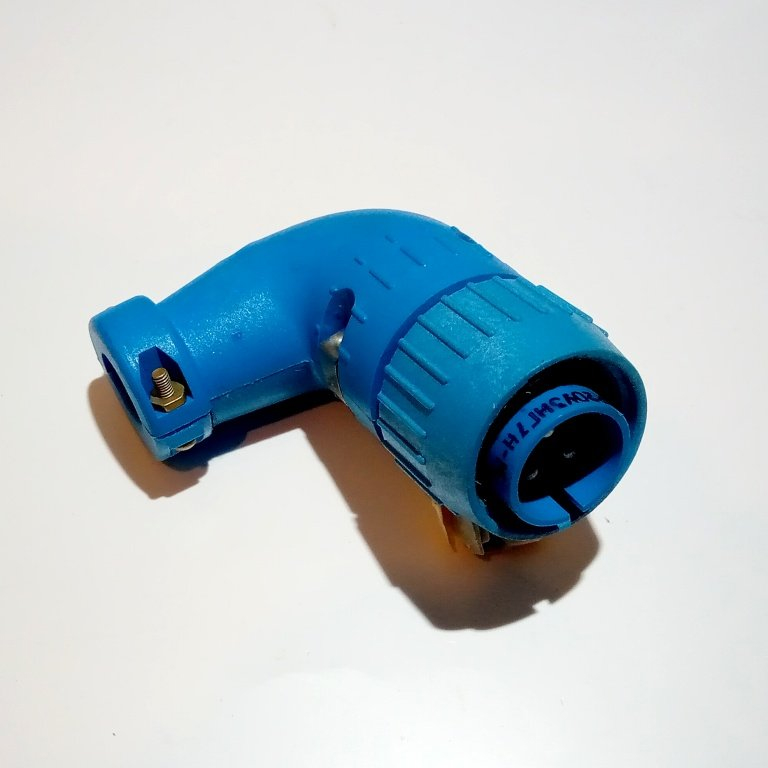

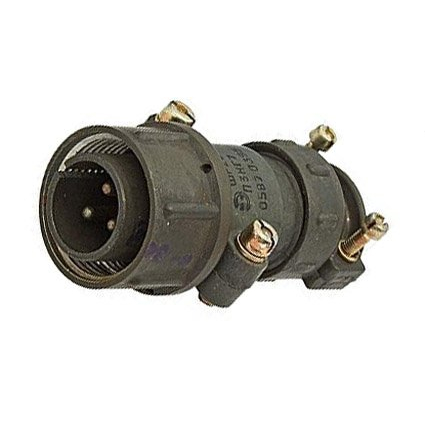

ШР20У3НГ7 вилка Каскад представляет собой угловую кабельную вилку цилиндрического разъёма серии ШР производства НПО «Каскад». Это соединитель общего назначения, предназначенный для работы в электрических цепях переменного тока частотой до 3 МГц либо постоянного тока при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, включая внутреннее и наружное использование — последнее возможно при условии защиты от пыли и влаги силами потребителя. Климатическое исполнение — УХЛ. Вилка подходит для объёмного монтажа в приборах, где требуется надёжное соединение кабелей с неэкранированным выводом.

Конструктивные особенности

Соединитель выполнен в угловом (угловом кабельном) исполнении, что облегчает прокладку кабеля в стеснённых условиях корпуса прибора. Условный размер корпуса — 20. Контактная система рассчитана на три контакта диаметром 2,5 миллиметра. Такое сочетание корпуса и числа контактов позволяет передавать питание и сигналы через один компактный разъём без применения экранирования. Монтаж производится объёмным способом непосредственно в аппаратуре.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные производителем и в сопроводительной документации.

• Условный размер корпуса: 20.
• Количество контактов: 3, диаметр контакта 2,5 миллиметра.
• Максимальная токовая нагрузка на контакт: 35 ампер, рабочая — до 25 ампер.
• Напряжение: до 850 вольт (постоянный ток либо переменный ток частотой до 3 мегагерц).
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, допускается кратковременная смена температуры до плюс 110 градусов Цельсия.
• Вибрация: от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате.
• Ударные нагрузки: до 5000 метров на секунду в квадрате.
• Ресурс: 500 сочленений-расчленений.
• Наработка: 5000 часов.
• Климатическое исполнение: УХЛ.
• Соответствие: ТУ 6313-022-61929916-2015, сертификат ЕАЭС RU C-RU.АБ53.В.00929/21.
• Год выпуска: 2024, изделие прошло ОТК.

Условия эксплуатации и монтажа

Вилка рассчитана на эксплуатацию в составе аппаратуры, работающей в широком диапазоне температур и при интенсивных механических воздействиях, что подтверждается заявленными параметрами по вибрации и ударам. Для наружного применения требуется дополнительная защита от пыли и влаги, обеспечиваемая потребителем. При объёмном монтаже соединитель устанавливается внутри прибора, а кабель подводится к неэкранированному выводу; угловая конструкция корпуса экономит пространство и снижает радиус изгиба кабеля.

Комплектация и подтверждающие документы

Изделие поставляется в соответствии с техническими условиями ТУ 6313-022-61929916-2015 и имеет сертификат соответствия ЕАЭС RU C-RU.АБ53.В.00929/21. Партия 2024 года выпуска прошла контроль отдела технического контроля. Иных сведений о комплектации, гарантии и стране производства в предоставленных данных не содержится.
