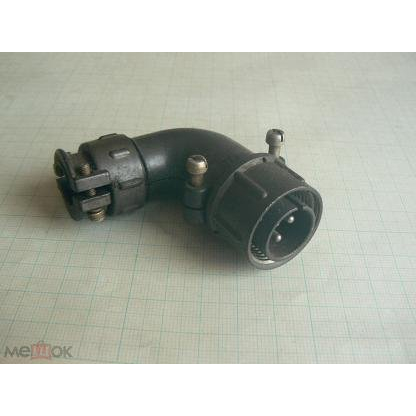

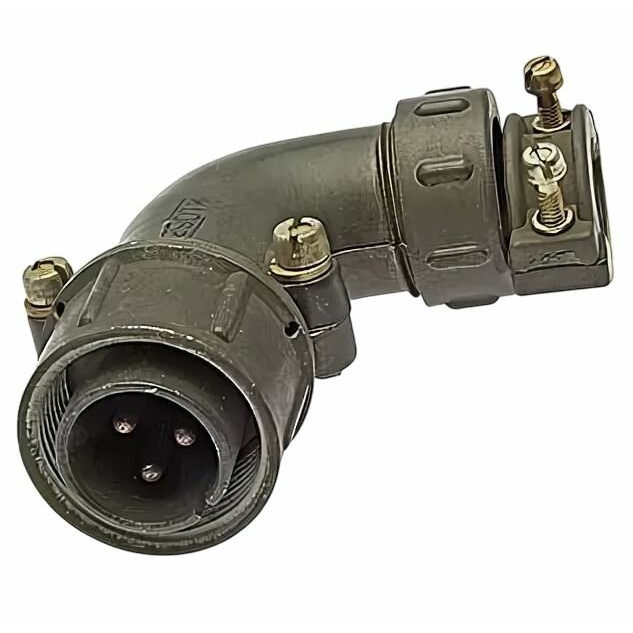

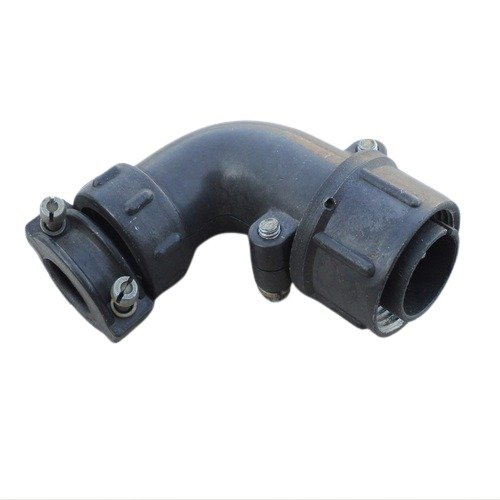

ШР20У3НГ7 — это кабельная вилка углового исполнения с неэкранированной гайкой патрубка, предназначенная для низкочастотных цилиндрических соединителей резьбового сочленения. Она используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как элемент общего назначения. ?
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ, но допускается наружное использование при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

вилка имеет 3 контакта диаметром 2,5 мм, рабочий ток до 25 А и максимальное напряжение до 850 В при частоте до 3 МГц.
Рабочая температура — от -60 до +60 °C (с учетом перегрева контактов до +110 °C), выдерживает вибрацию до 300 м/с? (1–5000 Гц), удары до 5000 м/с? (одиночный) и 350 м/с? (многократный).
Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
