Назначение и область применения

ШР20У3НГ7-К — кабельная вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для разъёмного соединения электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Изделие обеспечивает передачу сигналов и подвод питания к блокам, требующим периодического подключения или отключения без демонтажа кабельной линии.

Вилка рассчитана на эксплуатацию в стационарных и подвижных установках, где предъявляются требования к устойчивости соединения при механических воздействиях и перепадах температуры. Конструкция с резьбовым сочленением исключает самопроизвольное расчленение при вибрации и ударах, что особенно важно для бортового и наземного оборудования.

Конструктивные особенности

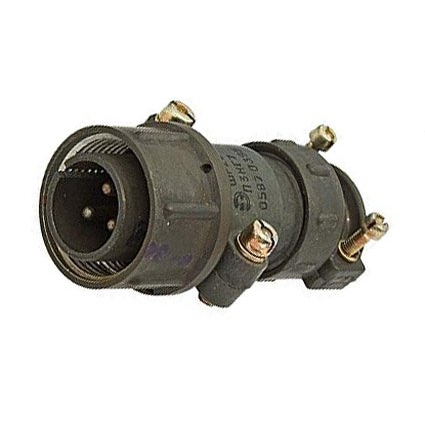

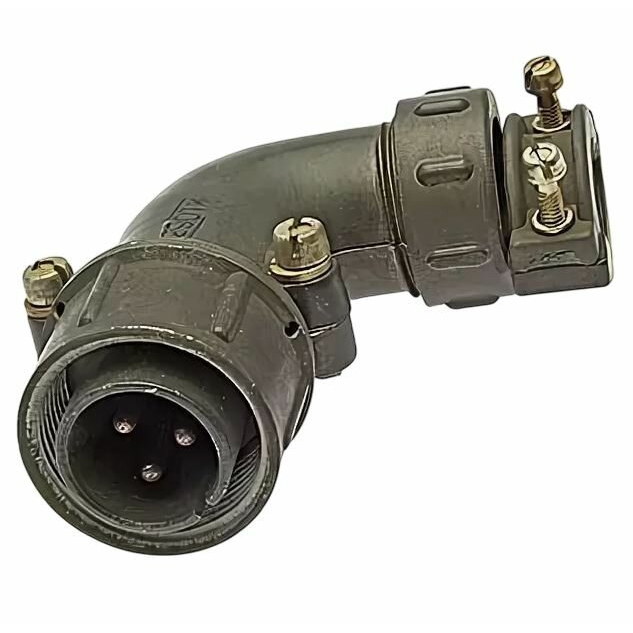

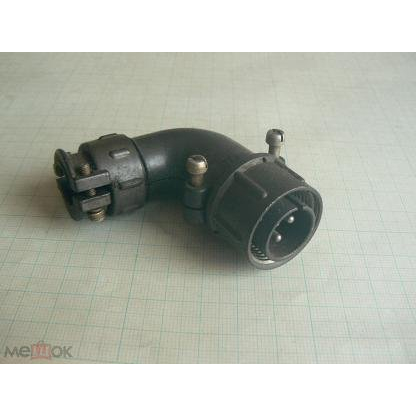

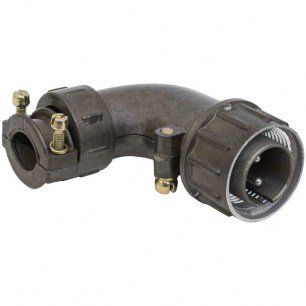

Корпус вилки выполнен из металла и имеет угловой патрубок, обозначенный индексом У, что позволяет подводить кабель под углом к оси сочленения и экономить монтажное пространство. Наличие гайки в обозначении НГ указывает на вариант крепления кабеля без экранирующей оплётки, тип К соответствует неэкранированному кабелю.

Одношпоночная поляризация предотвращает ошибку при сочленении с ответной частью, обеспечивая однозначное угловое положение контактов. Резьбовое соединение гарантирует плотный и надёжный контакт на протяжении всего срока службы.

• Условный размер корпуса — 20
• Количество контактов — 3
• Диаметр контактов — 2,5 мм
• Материал контактов — медь или латунь с серебряным покрытием
• Максимальное рабочее напряжение постоянного тока — 850 В
• Рабочий ток на контакт — до 35 А
• Сопротивление контактов — не более 1 мОм

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что положительно влияет на стабильность электрических параметров в течение длительной эксплуатации.

Условия эксплуатации и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при кратковременном повышении температуры до плюс 110 градусов Цельсия. Климатическое исполнение УХЛ допускает применение в районах с умеренным и холодным климатом.

Вилка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары многократного действия с ускорением до 5000 метров на секунду в квадрате, а также работу при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Ресурсные показатели

• Наработка — не менее 1000 часов
• Количество сочленений-расчленений — до 500
• Категория приёмки — «5», год выпуска — 2015

Указанные показатели подтверждают пригодность разъёма для ответственных применений, где требуется длительная безотказная работа при регулярных циклах коммутации и воздействии внешних факторов. Кабельное исполнение корпуса рассчитано на внутренний и наружный монтаж при условии защиты от прямого попадания влаги и агрессивных сред.
