Назначение

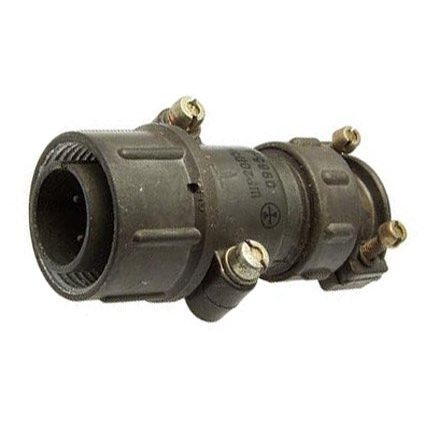

ШР20У3НГ6 вилка Каскад (2024 г., ОТК) — это кабельный разъём с угловым патрубком, предназначенный для неэкранированного кабеля. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, в том числе в приборных блоках. Конструкция рассчитана как на внутренние, так и на наружные установки при условии защиты от пыли и воды, что делает разъём востребованным в составе оборудования, работающего в сложных условиях эксплуатации.

Вилка входит в категорию ШР20 и выпускается производителем «Каскад». Артикул изделия — 51261. Год выпуска указан как 2024, приёмка выполнена службой ОТК.

Подтверждённые особенности

Разъём предназначен для работы в климатическом исполнении УХЛ. Он подходит для эксплуатации в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Ниже перечислены основные технические характеристики, заявленные для данной модели.

• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.
• Вибрация синусоидальная — диапазон от 1 до 5000 Герц при ускорении 300 метров на секунду в квадрате.
• Удар одиночный — 5000 метров на секунду в квадрате.
• Удар многократный — 350 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Конструктивные особенности

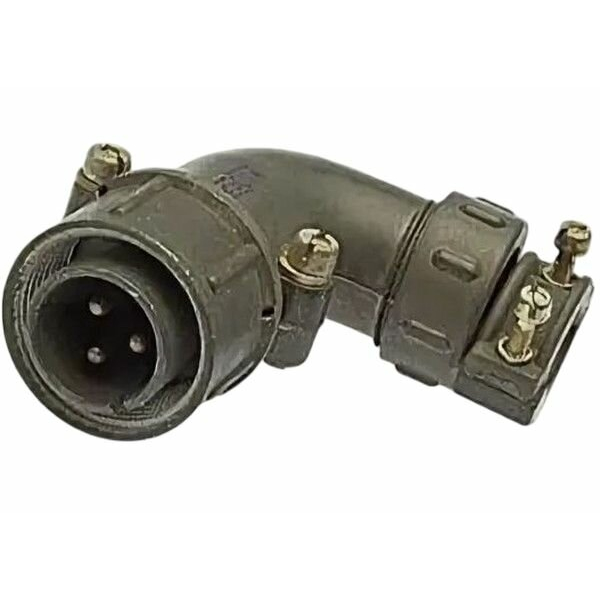

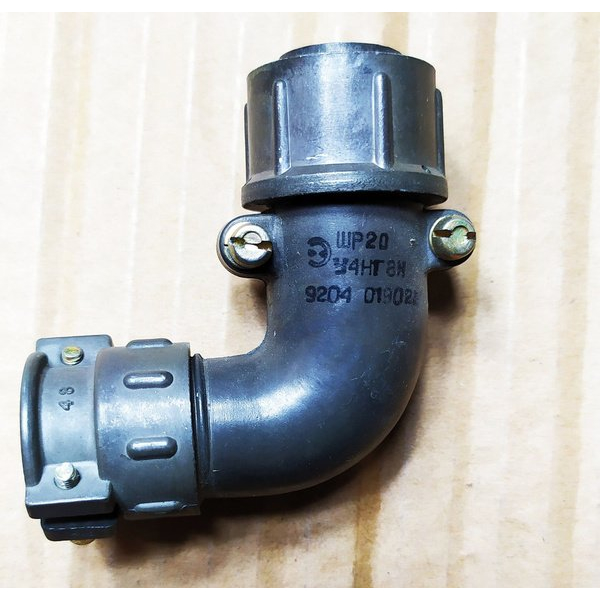

Ключевая особенность данной вилки — угловой патрубок, который определяет направление выхода кабеля и позволяет удобно прокладывать проводку в стеснённых условиях приборных блоков. Разъём рассчитан на неэкранированный кабель, что упрощает монтаж и снижает требования к подготовке кабельной разделки.

Применение

ШР20У3НГ6 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. Основные сценарии использования включают приборные блоки, внутренние и наружные установки с защитой от пыли и влаги, а также оборудование, эксплуатируемое в климатическом исполнении УХЛ. Благодаря широкому диапазону рабочих температур и стойкости к вибрационным и ударным нагрузкам разъём подходит для техники, работающей в условиях повышенных механических воздействий.

Изделие допускается к применению в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Заявленный ресурс в 500 сочленений-расчленений и минимальная наработка 1000 часов определяют области, где важны предсказуемая цикличность подключений и продолжительная безотказная работа. Срок сохраняемости 15 лет позволяет формировать запас изделий без риска потери рабочих свойств при соблюдении условий хранения.

Условия эксплуатации и надёжность

Разъём сохраняет работоспособность при атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля, что связано с эксплуатацией в условиях, приближенных к вакууму. Синусоидальная вибрация в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате, одиночные удары с ускорением 5000 метров на секунду в квадрате, многократные удары с ускорением 350 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате подтверждают пригодность изделия для ответственных применений. Совокупность этих параметров делает вилку ШР20У3НГ6 подходящей для аппаратуры, к которой предъявляются повышенные требования по механической и климатической стойкости.
