Назначение и область применения

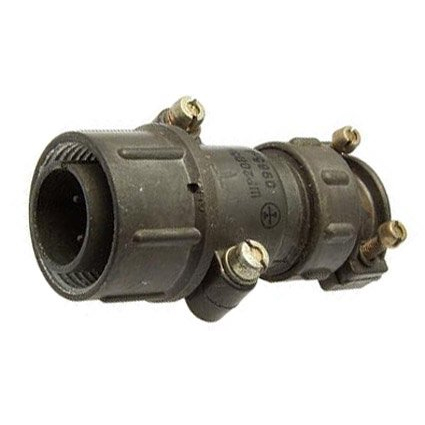

ШР20У3НГ6 представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР с угловым патрубком, предназначенную для присоединения неэкранированного кабеля. Изделие ориентировано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц и используется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Соединитель рассчитан на внутренний монтаж в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от дождя, динамической пыли и прямого солнечного излучения. Конструкция с одношпоночной поляризацией и резьбовым соединением обеспечивает надёжную фиксацию ответной части и исключает неправильную стыковку.

Подтверждённые особенности конструкции

Модель ШР20У3НГ6 относится к серии ШР20 и имеет три контакта диаметром 1,5 мм. Угловой патрубок позволяет отводить кабель под прямым углом к оси сочленения, что удобно при компоновке аппаратуры в ограниченном пространстве. Корпус вилки выполнен с учётом требований к механической прочности и устойчивости к внешним воздействующим факторам, характерным для аппаратуры общего применения.

Резьбовое соединение обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках. Одношпоночная поляризация исключает ошибочное подключение контактов, что особенно важно при обслуживании и ремонте оборудования.

Электрические параметры

• Количество контактов: 3
• Диаметр контактов: 1,5 мм
• Максимальный ток на контакт: 10 А
• Максимальный суммарный ток: 30 А
• Рабочее напряжение: до 850 В
• Сопротивление контакта: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм

Эксплуатационные характеристики

Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров в секунду в квадрате, а также одиночные удары с ускорением до 5000 метров в секунду в квадрате. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Ресурс изделия составляет 500 циклов сочленений и расчленений, наработка — 1000 часов. Указанные параметры подтверждены для условий эксплуатации, соответствующих климатическому исполнению УХЛ2 по ГОСТ 15150-69.

Применение в аппаратуре

Вилка ШР20У3НГ6 применяется для приборных и кабельных соединений в радиоэлектронной аппаратуре, где требуется надёжный резьбовой контакт с одношпоночной поляризацией. Угловое исполнение патрубка позволяет использовать соединитель в местах с ограниченным пространством для прокладки кабеля, например, внутри корпусов приборов, стоек и блоков.

Модель подходит для соединения неэкранированных кабелей с ответными розетками серии ШР20. Перед монтажом необходимо убедиться в совместимости по количеству контактов, их диаметру и схеме распайки, а также в соответствии условий эксплуатации характеристикам изделия.
