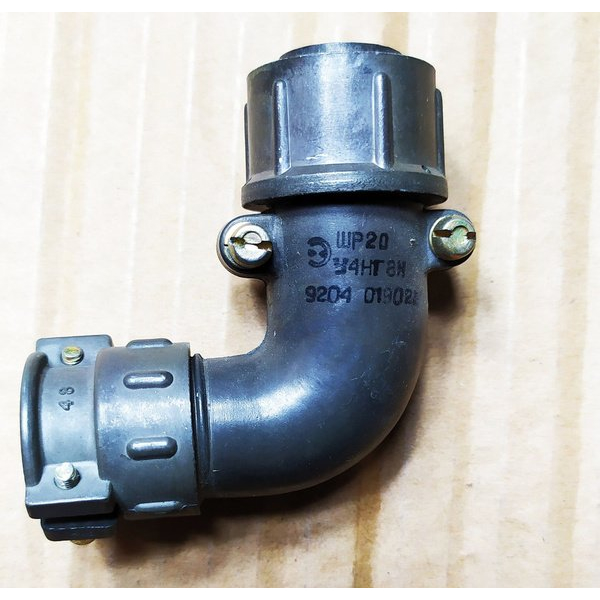

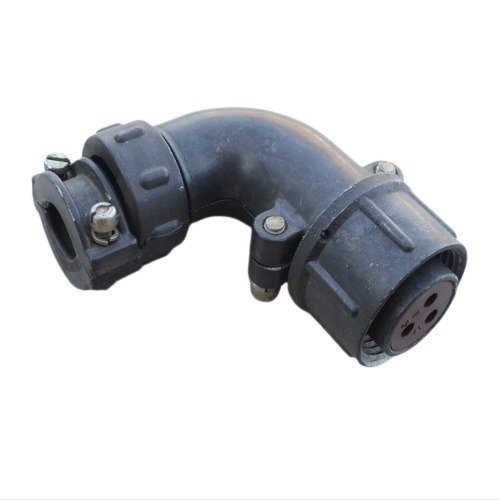

ШР20У3НГ6 — это низкочастотный цилиндрический разъём (кабельная вилка угловая) общего назначения, предназначенный для электрических соединений в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический).

• 20 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком (для кабельной части).

• 3 — количество контактов.

• Н — нормальные габариты.

• Г — вилка кабельная с гайкой (для неэкранированного кабеля).

• 6 — комбинация контактов.

Основные характеристики

Соединитель имеет диаметр контакта 1,5 мм, максимальную токовую нагрузку на контакт до 20 А и предназначен для цепей постоянного/переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное).

Рабочая температура — от -60 до +60 °C (с учётом перегрева контактов до +110 °C), климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой от пыли и влаги).

Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с², не менее 500 сочленений-расчленений и наработку 1000 часов.
