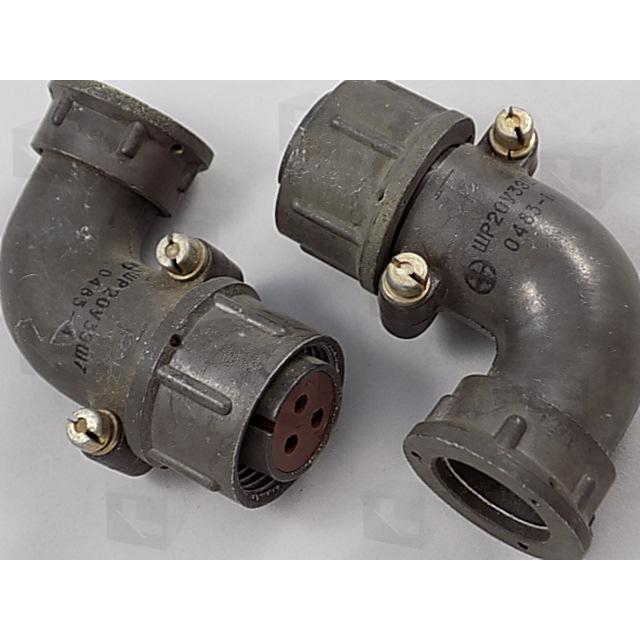

ШР20У3ЭШ7 — это кабельная розетка серии соединителей ШР (или СШР) цилиндрического типа с угловым патрубком и гайкой для экранированного кабеля, произведённая в 2024 году и прошедшая ОТК (отгрузочный технический контроль).

Применение

Предназначена для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
Используется во внутренних цепях с экранированным кабелем, в том числе в радиотехнической аппаратуре, для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Климатическое исполнение УХЛ позволяет применять внутри помещений или снаружи при защите от пыли и влаги потребителем.

Характеристики

Негерметичный соединитель с резьбовым соединением и одношпоночной поляризацией корпусов, покрытие контактов — серебро, монтаж — объёмный методом пайки.
Количество контактов — 3 (диаметр 2,5 мм), максимальный ток на контакт — 25 А, общая токовая нагрузка — 75 А.
Сопротивление изоляции не менее 5000 МОм, количество сочленений-расчленений — 500, наработка не менее 1000 часов, срок сохраняемости — 15 лет.
