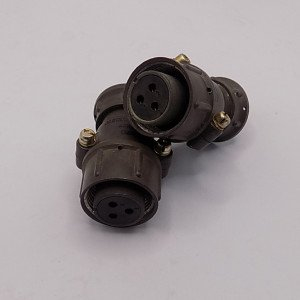

ШР20У3ЭШ7 — это розетка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в период 2013–2016 годов.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Используется во внутренних и наружных условиях (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ.
Подходит для работы с экранированными или неэкранированными кабелями по типу концевой гайки патрубка. ?

Характеристики

Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное).
Количество контактов — 3 (диаметр 2,5 мм), максимальная токовая нагрузка на соединитель — 75 А, на контакт — 25 А.
Сочленение резьбовое с одношпоночной поляризацией, покрытие контактов — серебро; выдерживает вибрацию 1–5000 Гц до 300 м/с?, удары до 5000 м/с?, наработку 1000 ч, 500 соединений-расчленений, срок хранения 15 лет.
