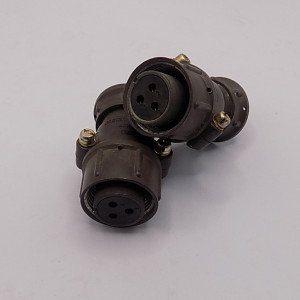

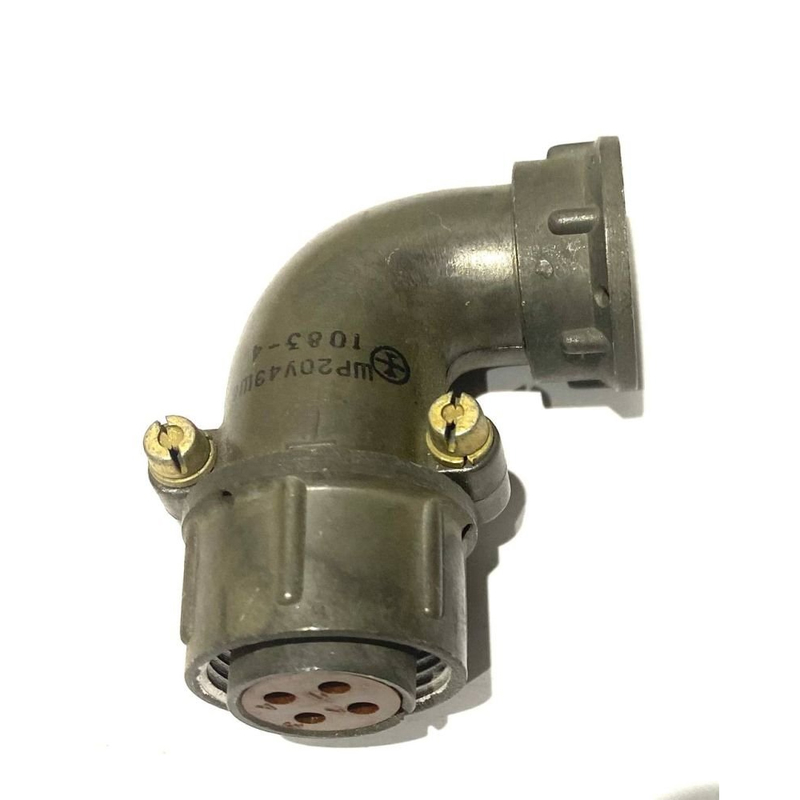

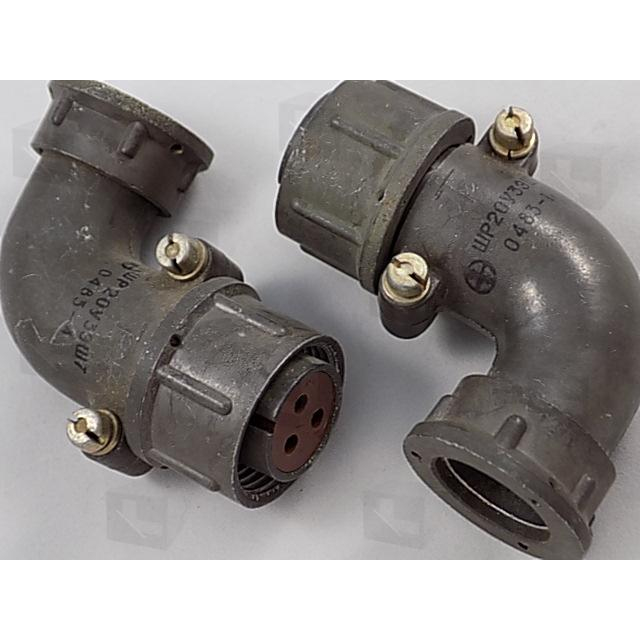

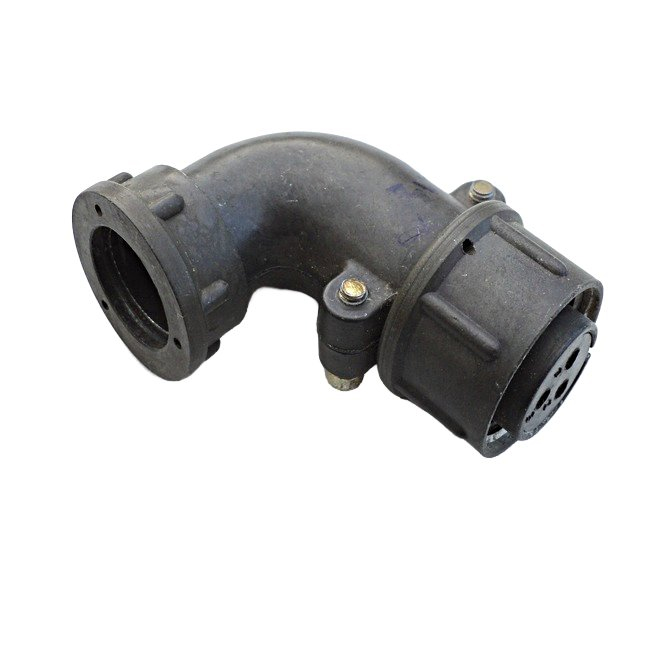

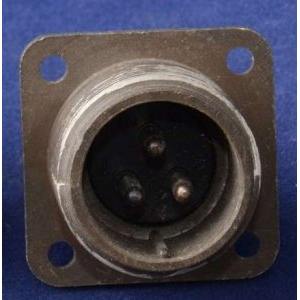

ШР20У3ЭШ7: надежный разъем для промышленного электрооборудования

ШР20У3ЭШ7 — круглый электрический соединитель серии ШР, предназначенный для разъемного подключения цепей управления, сигнализации и питания в промышленной аппаратуре. Такие разъемы применяют там, где важны механическая прочность соединения, устойчивость к вибрациям, удобство монтажа и четкая идентификация контактов.

Конструкция ШР20У3ЭШ7 ориентирована на эксплуатацию в составе оборудования с повышенными требованиями к надежности межблочных и кабельных соединений. Разъем подходит для использования в системах автоматики, измерительной технике, шкафах управления, специальной аппаратуре, транспортном и энергетическом оборудовании.

Особенности конструкции ШР20У3ЭШ7

Разъем относится к семейству цилиндрических штепсельных соединителей, характерными чертами которого являются металлический корпус, резьбовое сочленение частей и многоконтактная схема подключения. Резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации, ударах и частых механических воздействиях.

Обозначение ШР20У3ЭШ7 обычно используется для идентификации конкретного конструктивного исполнения изделия: типоразмера корпуса, варианта контактной части, исполнения по климатическим и монтажным параметрам. При подборе необходимо сверять маркировку с документацией на ответную часть, распиновку и проектные требования оборудования.

К ключевым особенностям разъемов данного типа относятся:

• Цилиндрический металлический корпус, рассчитанный на механические нагрузки.

• Надежное резьбовое соединение вилки и розетки.

• Многоконтактное исполнение для передачи нескольких сигналов или цепей через один разъем.

• Возможность применения в кабельных и приборных соединениях.

• Удобная маркировка контактов для упрощения монтажа и обслуживания.

• Подходящая конструкция для оборудования, работающего в условиях вибрации и загрязнения.

Где применяется разъем ШР20У3ЭШ7

ШР20У3ЭШ7 востребован в электротехнических системах, где требуется быстроразъемное, но при этом устойчивое к нагрузкам соединение кабеля с прибором, панелью или отдельным функциональным модулем. Использование круглых разъемов помогает сократить время монтажа, упростить замену узлов и сделать обслуживание оборудования более удобным.

Типичные области применения:

• Промышленные системы автоматизации и управления.

• Шкафы, пульты и посты управления.

• Контрольно-измерительные приборы.

• Электроприводы и исполнительные механизмы.

• Сигнальные цепи и цепи низковольтного питания.

• Испытательные стенды и лабораторное оборудование.

• Транспортная, энергетическая и специальная техника.

• Кабельные сборки для соединения отдельных блоков аппаратуры.

Разъем особенно удобен в модульных системах, где отдельные устройства должны демонтироваться или заменяться без полной разборки кабельной сети. При правильном подборе ответной части и соблюдении схемы подключения ШР20У3ЭШ7 обеспечивает стабильный электрический контакт в течение длительного периода эксплуатации.

На что обратить внимание при подборе

При выборе соединителя недостаточно ориентироваться только на общее обозначение серии. Для технически корректной замены или проектирования соединения важно проверить полную маркировку изделия и параметры сопрягаемой части.

Перед монтажом ШР20У3ЭШ7 рекомендуется уточнить:

Особое внимание следует уделять распиновке. Даже одинаковые по корпусу соединители могут иметь разные схемы расположения контактов и отличаться по назначению отдельных выводов. Перед подключением необходимо сверить нумерацию контактов на изоляторе с конструкторской документацией и монтажной схемой.

Монтаж и эксплуатация

Для надежной работы разъема ШР20У3ЭШ7 необходимо обеспечить качественную подготовку кабеля, правильную пайку или присоединение проводников в соответствии с конструкцией контактов, а также исключить натяжение жил в месте ввода. Кабель следует закреплять так, чтобы механическая нагрузка не передавалась непосредственно на контактные соединения.

При обслуживании рекомендуется периодически проверять:

• Состояние резьбы и фиксации сочленяемых частей.

• Отсутствие окисления, загрязнения и механических повреждений контактов.

• Целостность изоляции проводов у ввода в разъем.

• Надежность крепления приборной части на панели или корпусе.

• Соответствие фактического подключения утвержденной распиновке.

ШР20У3ЭШ7 остается практичным решением для создания прочных разъемных соединений в электрических и электронных системах. Его применение позволяет организовать аккуратную кабельную инфраструктуру, повысить ремонтопригодность оборудования и обеспечить надежное подключение функциональных узлов в условиях промышленной эксплуатации.
