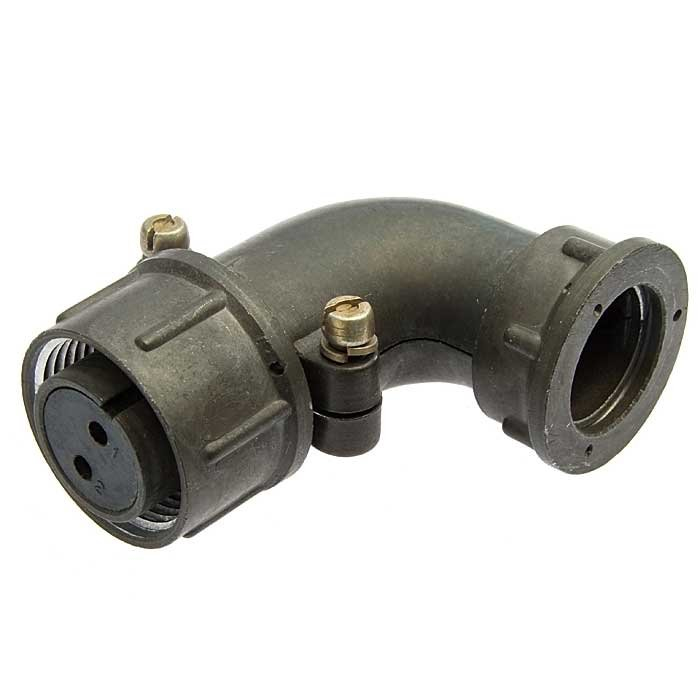

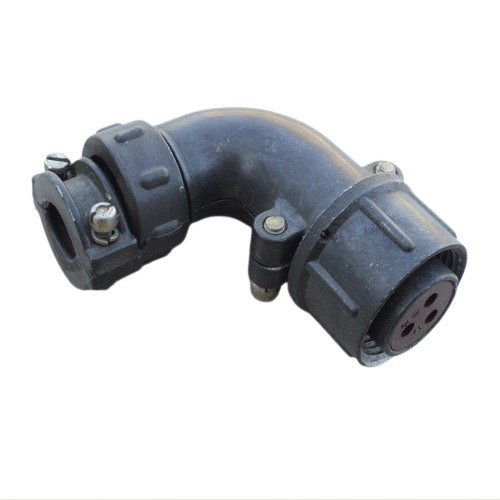

ШР20У3ЭШ6 — это кабельная розетка с угловым патрубком из серии соединителей Каскад, прошедшая ОТК в 2024 году. Она предназначена для надежного соединения в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Подходит для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и влаги потребителем).

Характеристики

• Количество контактов: 3 шт. диаметром 1,5 мм. ?

• Рабочий ток на контакт: 10 А (общий до 30 А).

• Сопротивление контакта: не более 2,5 мОм. ?

• Количество сочленений-расчленений: 500.

• Диапазон температур: от -60°C до +110°C. ?

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с?.

• Покрытие контактов: серебро или никель; корпус — пластмассовый.
  Соединители имеют резьбовое сочленение и одношпоночную поляризацию. ?
