Назначение и область применения

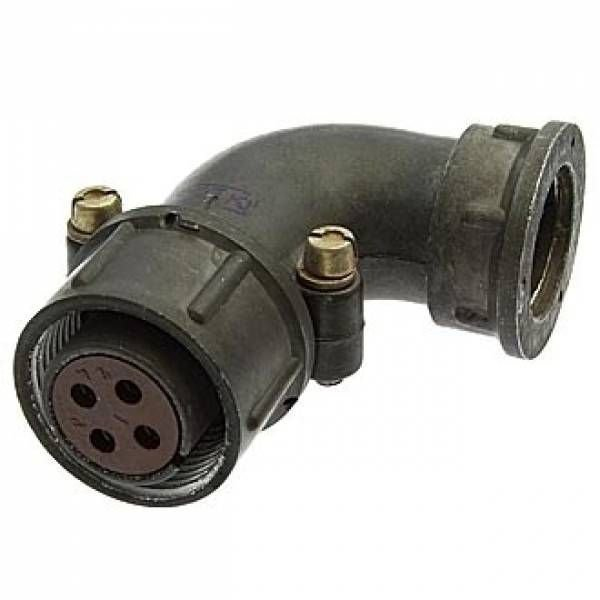

ШР20У3ЭШ6 представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР с резьбовым способом сочленения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматизации. Соединитель применяется для организации разъёмных соединений в кабельных трассах, где требуется надёжный электрический контакт и устойчивость к внешним механическим воздействиям.

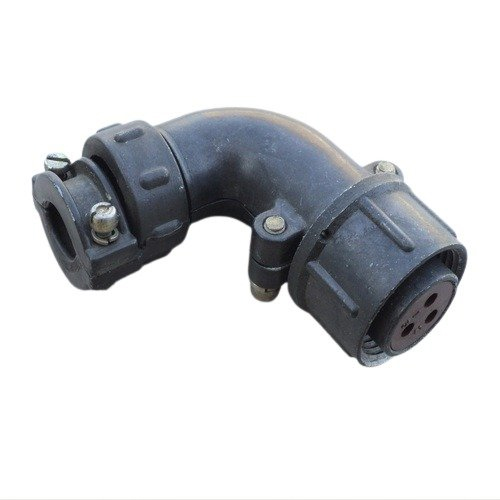

Конструктивное исполнение с угловым патрубком позволяет осуществлять кабельный монтаж в условиях ограниченного пространства, когда подвод кабеля выполняется под углом к оси ответной части. Резьбовое соединение обеспечивает фиксацию и предотвращает самопроизвольное расчленение при вибрационных нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР20У3ЭШ6 содержит информацию о типе и конструктивном исполнении изделия:

• ШР — негерметичный соединитель общего назначения;
• 20 — условный размер корпуса;
• У — угловой патрубок для кабельного монтажа;
• 3 — количество контактов диаметром 1,5 мм;
• ЭШ6 — экранированный кабель, гайка фиксации, шестая комплектация.

Корпус соединителя выполнен с учётом требований, предъявляемых к низкочастотным цилиндрическим разъёмам. Контакты имеют покрытие из серебра или никеля, что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Экранирование кабельного ввода способствует снижению влияния внешних электромагнитных помех на передаваемый сигнал.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с токовой нагрузкой до 10 А на один контакт при суммарном токе до 30 А. Номинальное рабочее напряжение достигает 850 В. Сопротивление электрического контакта не превышает 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм. Соединитель допускает эксплуатацию в электрических цепях с частотой до 3 МГц.

Условия эксплуатации и надёжность

Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом контакты выдерживают перегрев до плюс 110 градусов Цельсия. Климатическое исполнение УХЛ допускает применение изделия как внутри помещений, так и в защищённых наружных установках.

Конструкция соединителя рассчитана на 500 циклов сочленения-расчленения и наработку 1000 часов. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Соединитель выдерживает одиночные ударные воздействия с ускорением до 5000 метров на секунду в квадрате и сохраняет характеристики при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Монтаж и совместимость

ШР20У3ЭШ6 монтируется на кабель с применением экранирования, гайка фиксации входит в комплектацию изделия. Угловое исполнение патрубка упрощает разводку кабельных линий внутри шкафов, стоек и корпусов оборудования. Соединитель совместим с ответными частями серии ШР соответствующего типоразмера и контактной схемы, что обеспечивает взаимозаменяемость в рамках применяемой номенклатуры разъёмов.

При выборе соединителя следует учитывать условный размер корпуса 20 и количество контактов — три контакта диаметром 1,5 мм. Эти параметры определяют совместимость с ответными вилками и панельными розетками того же типоразмера.
