Назначение соединителя ШР20У3ЭГ6

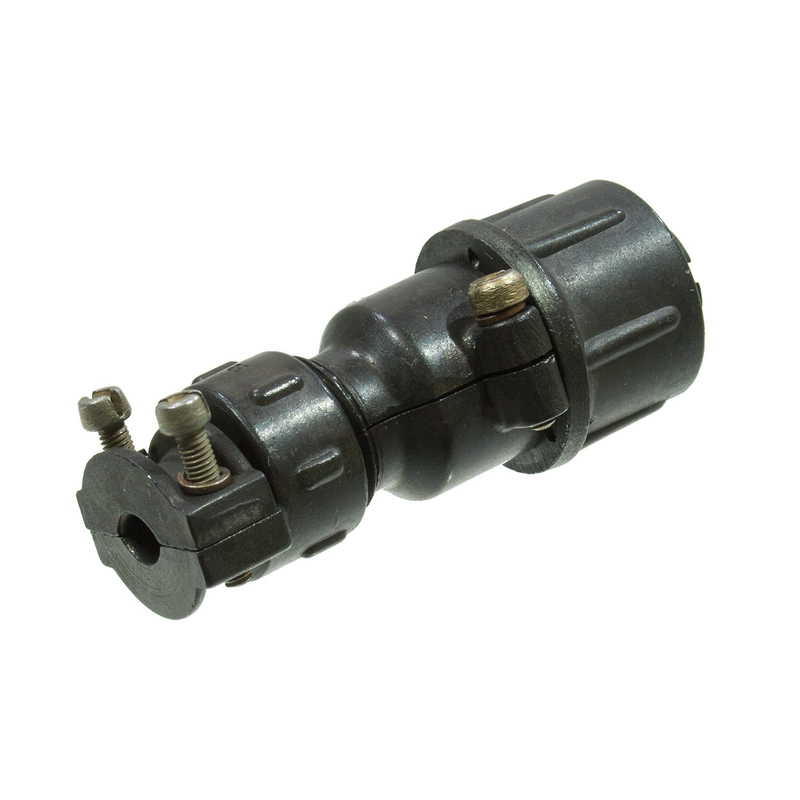

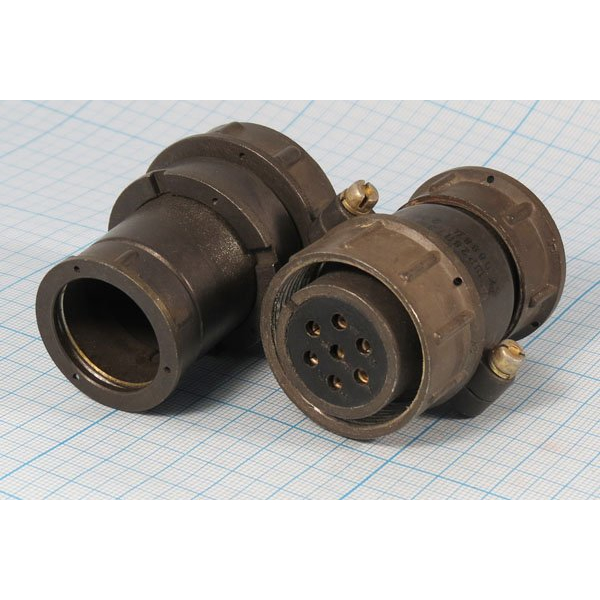

ШР20У3ЭГ6 — это вилка соединителя цилиндрической серии ШР, изготовленная производителем «Каскад». Изделие относится к категории кабельных вилок с угловым патрубком и предназначено для надёжного соединения электрических цепей в различных аппаратах. Парная часть соединителя — розетка серии ШР20, вместе с которой вилка образует разъёмное электрическое соединение.

Основное назначение вилки — коммутация цепей переменного и постоянного тока в составе радиоэлектронной, радиотехнической аппаратуры, электроники и контрольно-измерительных приборов. Соединитель применяется как для внутреннего монтажа, так и для наружного размещения при условии защиты от пыли, воды, дождя и солнечного излучения. Конструкция рассчитана на объёмный монтаж пайкой, что делает её удобной для приборов, где требуется компактное размещение проводников и высокая надёжность контактных соединений.

Подтверждённые особенности и технические характеристики

Вилка ШР20У3ЭГ6 имеет маркировку, указывающую на тип, количество контактов и конструктивное исполнение. Ниже приведены характеристики, подтверждённые для данной модели.

• Максимальное рабочее напряжение — 850 В (амплитудное значение).
• Рабочий ток на один контакт — 10 А.
• Количество контактов — 3 штуки.
• Диаметр корпуса — 20 мм.
• Тип исполнения — кабельная вилка с угловым патрубком.
• Климатическое исполнение — УХЛ, рабочая температура от минус 60 до плюс 60 градусов Цельсия, смена температур до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 умножить на 10 в степени минус 4 Па.
• Вибрационные нагрузки — синусоидальная вибрация в диапазоне от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Ударные нагрузки — одиночный удар 5000 метров на секунду в квадрате, многократный удар 350 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Наработка — 5000 часов.
• Количество сочленений-расчленений — не менее 500 циклов.
• Сохраняемость — 15 лет.

Частотный диапазон цепей, в которых допускается применение соединителя, — переменный и постоянный ток частотой до 3 МГц. Производитель «Каскад» подтверждает прохождение изделием отдела технического контроля в 2024 году.

Климатическое исполнение и устойчивость к внешним воздействиям

Исполнение УХЛ подразумевает эксплуатацию в условиях умеренного и холодного климата. Заявленный диапазон температур от минус 60 до плюс 60 градусов Цельсия позволяет использовать вилку в неотапливаемых помещениях и на открытом воздухе при наличии защиты от прямого воздействия осадков и солнечной радиации. Дополнительно нормируется смена температур до плюс 110 градусов Цельсия, что важно для аппаратуры, подверженной циклическому нагреву.

Способность работать при пониженном атмосферном давлении до 1,3 умножить на 10 в степени минус 4 Па делает соединитель пригодным для высотной и авиационной техники. Устойчивость к синусоидальной вибрации от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, к одиночным ударам 5000 метров на секунду в квадрате, к многократным ударам 350 метров на секунду в квадрате и к линейному ускорению 2000 метров на секунду в квадрате подтверждает применимость изделия в условиях интенсивных механических нагрузок.

Применение и условия эксплуатации

Вилка ШР20У3ЭГ6 применяется в радиоэлектронной и радиотехнической аппаратуре, электронике, контрольно-измерительных приборах. Основные сценарии использования:

1. Внутренний монтаж приборов, где требуется компактное разъёмное соединение трёх цепей с рабочим током до 10 А на контакт.
2. Наружное подключение при обязательной защите от пыли, воды, дождя и солнечного излучения.
3. Объёмный монтаж пайкой в цепях переменного и постоянного тока частотой до 3 МГц.
4. Соединение кабельных линий с угловым патрубком, обеспечивающим удобную укладку жгута под углом к оси разъёма.

Вилка совместима с розетками серии ШР20 соответствующего типоразмера с тремя контактами и диаметром корпуса 20 мм. Монтаж выполняется пайкой проводников к контактам, после чего корпусные детали собираются в штатном порядке. Угловой патрубок рассчитан на ввод кабеля и фиксацию его положения, что снижает механическую нагрузку на места пайки.

Заявленный ресурс — 5000 часов наработки и не менее 500 циклов сочленения-расчленения — определяет область применения изделия как длительно эксплуатируемый соединитель для аппаратуры, не требующей частой коммутации. Сохраняемость 15 лет подтверждает пригодность вилки к длительному хранению на складе без потери рабочих свойств при соблюдении условий хранения, соответствующих климатическому исполнению УХЛ.

Комплектация и идентификация

Вилка поставляется как отдельное изделие — соединитель ШР20У3ЭГ6 производства «Каскад» с артикулом 51266, относящийся к категории ШР20. Год выпуска, подтверждённый данными о прохождении ОТК, — 2024. Ответная часть (розетка) в комплект поставки вилки не входит и подбирается отдельно с учётом требуемого количества контактов и типа корпуса.
