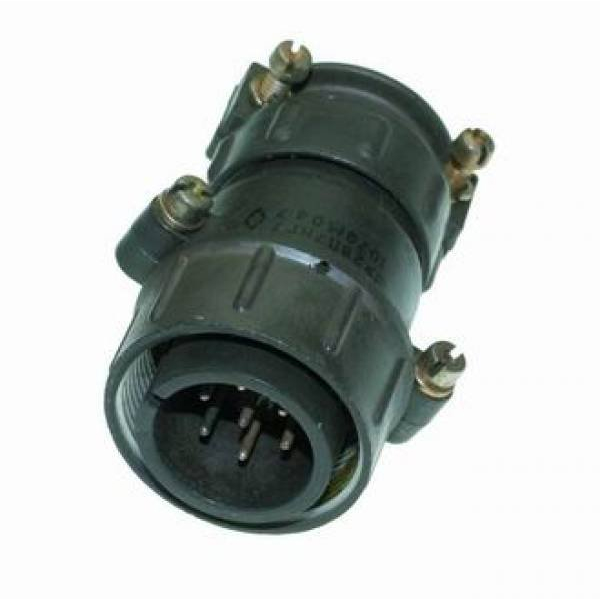

ШР20У3ЭГ6 — это вилка кабельного типа с угловым патрубком из серии цилиндрических низкочастотных соединителей ШР.

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружный монтаж при защите от дождя, динамической пыли и солнечного излучения. ?

Характеристики

Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Выдерживает рабочую температуру от -60 до +60 °C (смена температур до +110 °C с учетом перегрева контактов), синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, механические удары до 5000 м/с? (одиночный), атмосферное давление до 1,3·10?? Па.
Сочленение резьбовое, поляризация одношпоночная, минимальная наработка 1000 часов, до 500 сочленений-расчленений.
