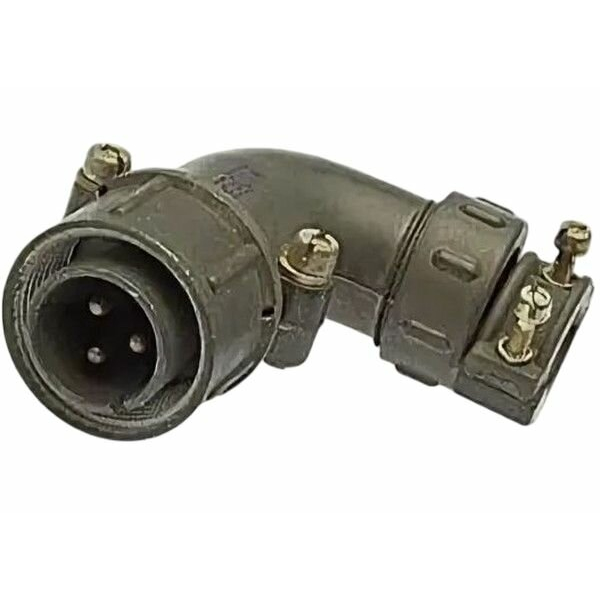

ШР20У3ЭГ6 — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она представляет собой соединитель общего назначения и имеет угловой патрубок. Основные характеристики и особенности этого соединителя включают:

Технические характеристики

• Тип соединителя: ШР (соединитель низкочастотный, цилиндрический).
• Условный размер корпуса: 20.
• Количество контактов: 3.
• Рабочий ток: 10 А.
• Максимальное рабочее напряжение: до 850 В (постоянного тока).
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: до 500 раз.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

ШР20У3ЭГ6 может работать в широком диапазоне температур:

• Температура окружающей среды: от -60°С до +60°С.
• Смена температур с учетом перегрева контактов: от -60°С до +110°С.

Конструкция и монтаж

вилка состоит из двух частей: самой вилки и розетки. Сочленение происходит резьбовым способом, а метод монтажа — пайка. Контакты покрыты серебром, что обеспечивает хорошую проводимость и устойчивость к коррозии.

Применение

Соединители ШР20У3ЭГ6 используются для соединения и разъединения электрических цепей, а также в электро- и радиоаппаратуре. Они могут применяться как для экранированных, так и неэкранированных кабелей, что делает их универсальными для различных условий эксплуатации. Таким образом, ШР20У3ЭГ6 является надежным и долговечным решением для создания электрических соединений в сложных условиях.
