Назначение изделия

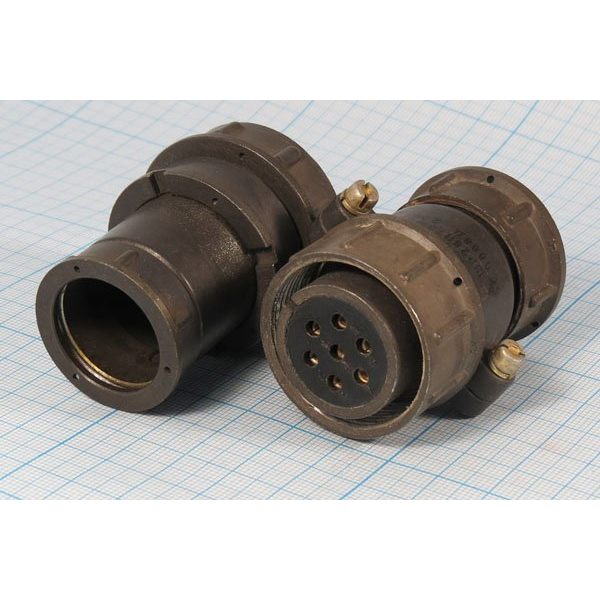

ШР20У3ЭГ6 представляет собой кабельную вилку из серии негерметичных цилиндрических соединителей ШР. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется разъёмное соединение экранированных кабелей с ответной частью. Конструкция ориентирована на работу в составе приборов и блоков, эксплуатируемых в стационарных и подвижных объектах, включая аппаратуру связи, измерительные комплексы и промышленное оборудование.

Соединитель допускает применение при наружном монтаже при условии защиты от прямого воздействия дождя, пыли и солнечных лучей, что подтверждается климатическим исполнением УХЛ2 по ГОСТ 15150-69. Кабельная вилка обеспечивает многократное сочленение и расчленение электрических цепей без потери стабильности контактного соединения.

Расшифровка обозначения

Маркировка ШР20У3ЭГ6 содержит исчерпывающую информацию о конструктивных особенностях соединителя:

• ШР — тип соединителя, негерметичный цилиндрический разъём;
• 20 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 3 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Г — наличие гайки для фиксации;
• 6 — вариант исполнения.

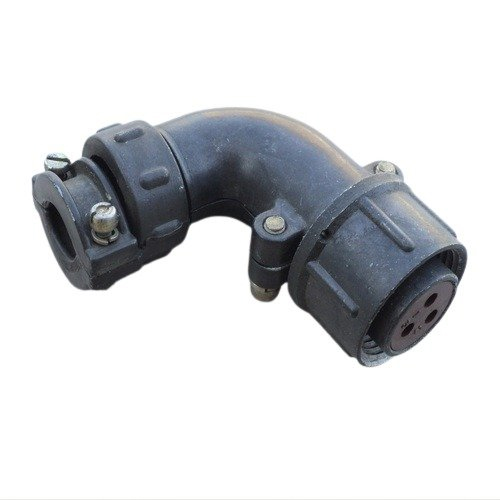

Угловой патрубок позволяет подводить кабель под углом к оси сочленения, что удобно при ограниченном пространстве монтажа. Экранированное исполнение обеспечивает корректное подключение кабелей с экранирующей оплёткой и способствует снижению влияния внешних электромагнитных помех на передаваемые сигналы.

Технические характеристики

Изделие рассчитано на максимальное рабочее напряжение 850 В. Сопротивление контактов для контактов диаметром 1,5 мм не превышает 2,5 мОм, что обеспечивает малые потери в местах соединения. Сопротивление изоляции составляет не менее 5000 МОм, подтверждая высокие диэлектрические свойства применяемых материалов.

Рабочий диапазон температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Минимальная наработка находится в пределах от 1000 до 5000 часов, а количество циклов сочленения-расчленения — не менее 500.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при жёстких механических нагрузках. Изделие выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Конструкция рассчитана на механические удары многократного действия с ускорением до 5000 метров на секунду в квадрате (500 g), а также на линейное ускорение до 2000 метров на секунду в квадрате (200 g). Срок сохраняемости составляет 15 лет.

Применение

ШР20У3ЭГ6 применяется в составе кабельных сборок для подключения экранированных линий к приборам и блокам радиоэлектронной аппаратуры. Угловое исполнение корпуса и наличие гайки упрощают монтаж в стеснённых условиях, а количество контактов — три — подходит для цепей питания, управления и сигнальных линий. Соединитель совместим с ответными частями серии ШР20 соответствующего конструктивного исполнения.
