Назначение и область применения

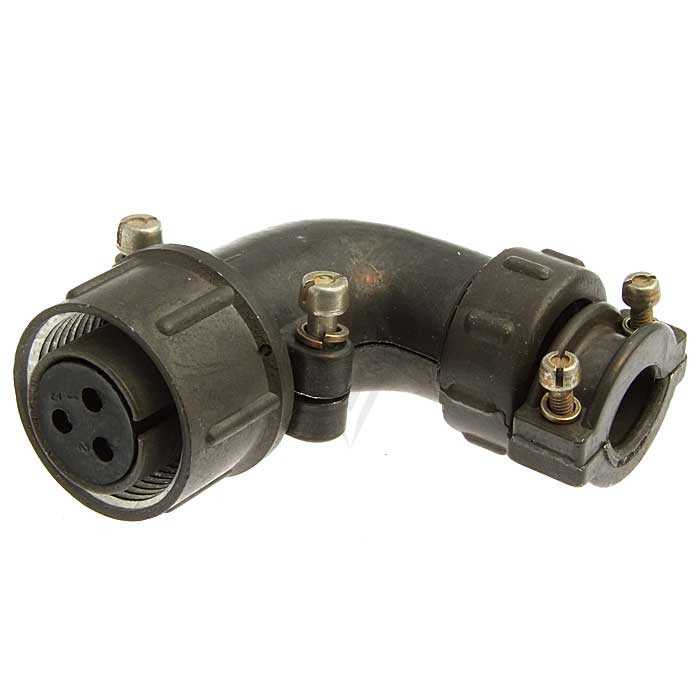

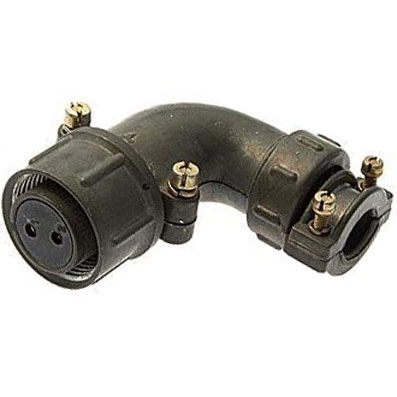

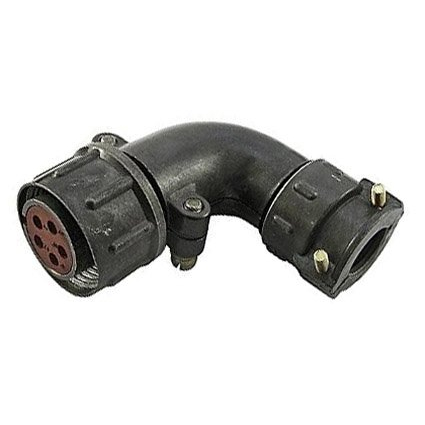

ШР20У2НШ6 — это кабельная розетка серии ШР с угловым патрубком, предназначенная для неэкранированного кабеля. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка обеспечивает электрическое соединение цепей при внутреннем монтаже, а при дополнительной защите от дождя, пыли и солнечного излучения допускается её использование для наружной установки.

Соединитель работает в электрических цепях переменного и постоянного тока с частотой до 3 МГц. Конструкция с угловым патрубком позволяет подводить кабель под углом к плоскости установки, что упрощает компоновку аппаратуры и снижает нагрузку на кабель в стеснённых условиях монтажа.

Технические характеристики

• Количество контактов: 2, диаметр каждого контакта 2,5 мм
• Рабочий ток: 25 А на контакт, до 50 А на соединитель в целом
• Максимальное напряжение: 850 В
• Сечение подключаемого провода: до 3 мм²
• Количество сочленений-расчленений: 500
• Температурный диапазон: от минус 60 °C до плюс 60 °C, с учётом перегрева — до плюс 110 °C
• Вибрация: 1–5000 Гц при ускорении до 300 м/с²
• Ударные нагрузки: до 5000 м/с²
• Срок сохраняемости: 15 лет

Климатическое исполнение

Розетка выпускается в климатическом исполнении УХЛ и рассчитана на эксплуатацию в широком диапазоне температур. Для наружного применения требуется защита от прямого воздействия дождя, пыли и солнечного излучения. Устойчивость к вибрационным и ударным нагрузкам делает соединитель пригодным для аппаратуры, работающей в условиях механических воздействий.

Особенности и условия эксплуатации

Изделие производится в России и прошло контроль отдела технического контроля в 2024 году. Угловой патрубок розетки рассчитан на неэкранированный кабель и обеспечивает надёжное механическое крепление и электрический контакт при монтаже.

Ресурс соединителя составляет 500 сочленений-расчленений, что соответствует типовым требованиям к разъёмным соединениям общего назначения. Срок сохраняемости 15 лет позволяет хранить изделие без потери рабочих свойств в течение длительного периода.

При монтаже следует учитывать допустимое сечение провода до 3 мм² и диаметр контактов 2,5 мм. Соблюдение указанных токовых и температурных режимов обеспечивает стабильную работу соединителя в составе аппаратуры.
