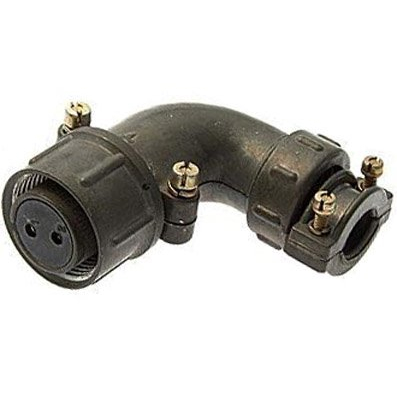

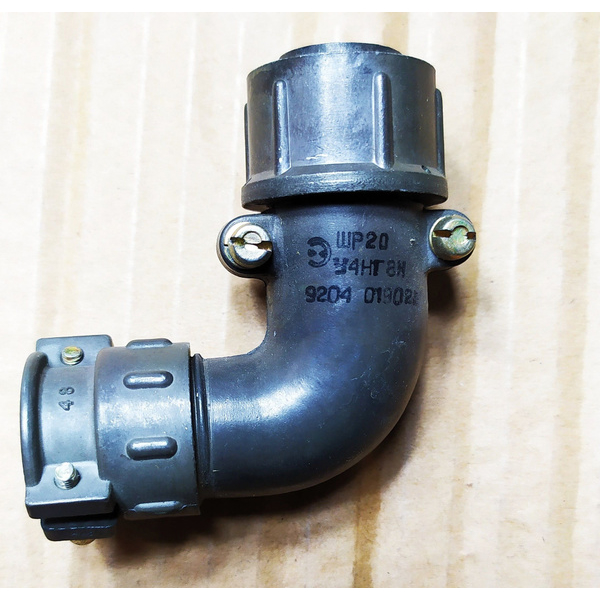

ШР20У2НШ6 — это низкочастотный цилиндрический разъём (розетка кабельная с угловым патрубком), предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — штыревой разъём, 20 — условный размер корпуса, У — угловое исполнение кабельной части, 2 — количество контактных групп, Н — нормальные габариты, Ш — неэкранированный, 6 — конкретное сочетание контактов.

Технические характеристики

Разъём рассчитан на рабочий ток до 25 А и максимальное напряжение до 850 В в цепях постоянного и переменного тока частотой до 3–5 МГц. +2
Работает в диапазоне температур от -60°C до +100–110°C, устойчив к вибрациям (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и низкому давлению (до 1,3·10⁻⁴ Па). +1
Климатическое исполнение УХЛ2 по ГОСТ 15150-69, подходит для внутреннего монтажа и наружного при защите от пыли, влаги и прямого солнечного света.

Применение

Используется как соединитель общего назначения в приборной и кабельной части аппаратуры с резьбовым соединением и одношпоночной поляризацией корпуса. +1
Контакты из меди с серебряным покрытием обеспечивают низкое контактное сопротивление (не более 1 мОм).​
