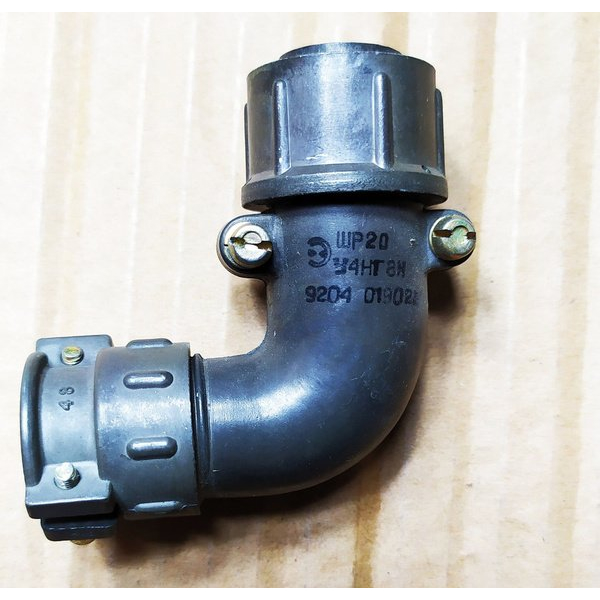

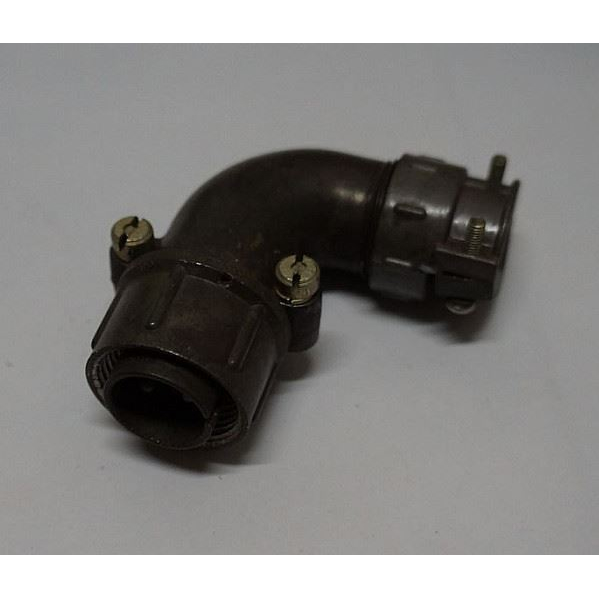

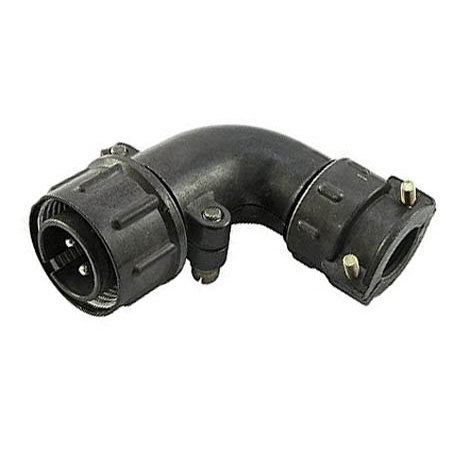

ШР20У2НГ6 вилка Каскад (2024г ОТК) представляет собой кабельный разъём цилиндрической серии ШР производства НПО "Каскад". Это надёжный соединитель общего назначения, прошедший приёмку ОТК в 2024 году по ТУ 6313-022-61929916-2015 или аналогичным нормам ГЕ0.364.107 ТУ.

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока (до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре. Используется во внутренних и наружных установках (при защите от пыли, воды и прямого воздействия окружающей среды) в климатическом исполнении УХЛ. Сочленяется с блочными вилка ми/ розетка ми ШРГ или 2РТТ.

Характеристики

• Условный размер корпуса: 20, кабельная вилка с угловым патрубком (У) и гайкой для неэкранированного кабеля (НГ).

• Количество контактов: 2 (диаметр 2,5 мм, штыревые).

• Максимальное напряжение постоянного тока: 850 В.

• Рабочий ток: до 35 А на контакт.

• Температура эксплуатации: от -60 до +60 °C (смена до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц, 300 м/с?.

• Удар: одиночный до 5000 м/с?, многократный 350 м/с?.

• Сопротивление изоляции: не менее 5000 МОм.

• Ресурс: 500 сочленений-расчленений, наработка 5000 ч. ?

• Покрытие контактов: серебро.
