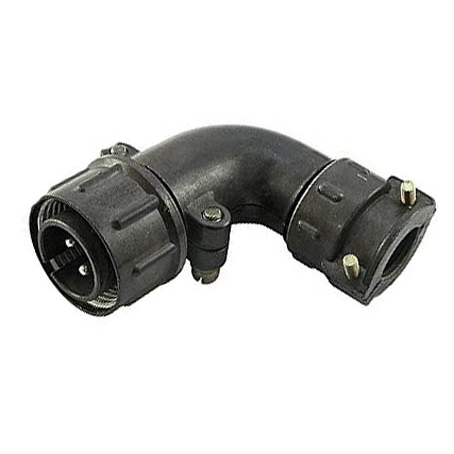

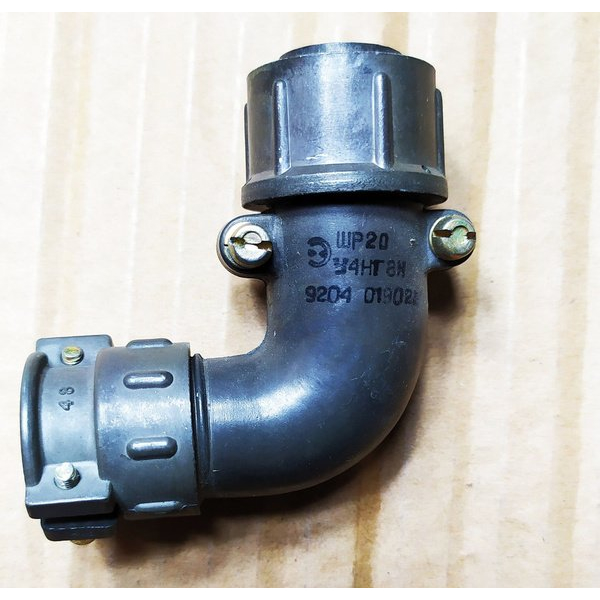

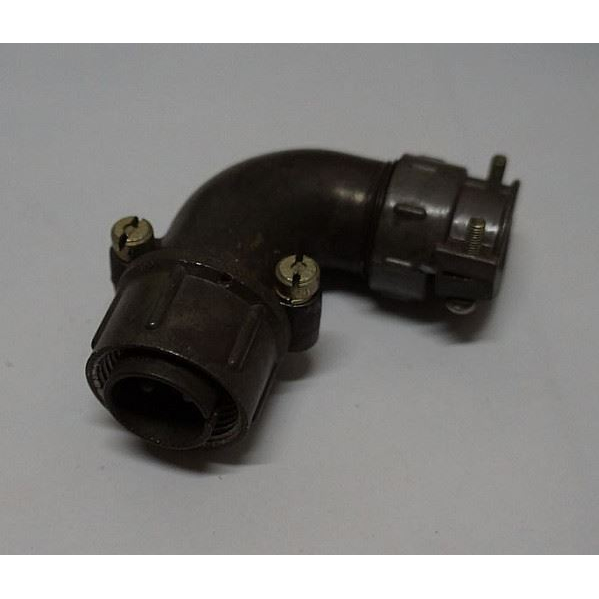

ШР20У2НГ6 — это вилка кабельная с угловым патрубком для неэкранированного кабеля из серии низкочастотных цилиндрических соединителей. Она выпускалась в период 2013–2016 годов и предназначена для интерконнекта в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) в электро- и радиоаппаратуре, включая приборы общего назначения. Подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также наружного при защите от пыли, воды и прямого воздействия окружающей среды.

Характеристики

• Количество контактов: 6 (сочетание нормальных габаритов). ?

• Рабочий ток: 10 А. ?

• Максимальное напряжение: 850 В (постоянного тока).

• Диаметр монтажного отверстия: 20 мм; диаметр контактов — 2,5 мм. ?

• Сочленение: резьбовое, одношпоночная поляризация. ?

• Метод монтажа: пайка. ?

• Габариты: 67,9?63?29,5 мм. ?

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов — до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?.

• Наработка: минимум 1000 часов; сочленений-расчленений — 500.

• Срок сохраняемости: 15 лет.
