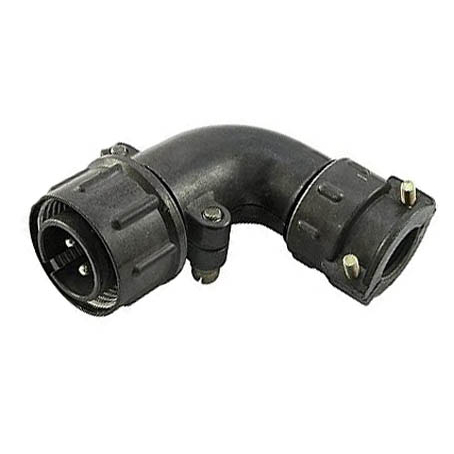

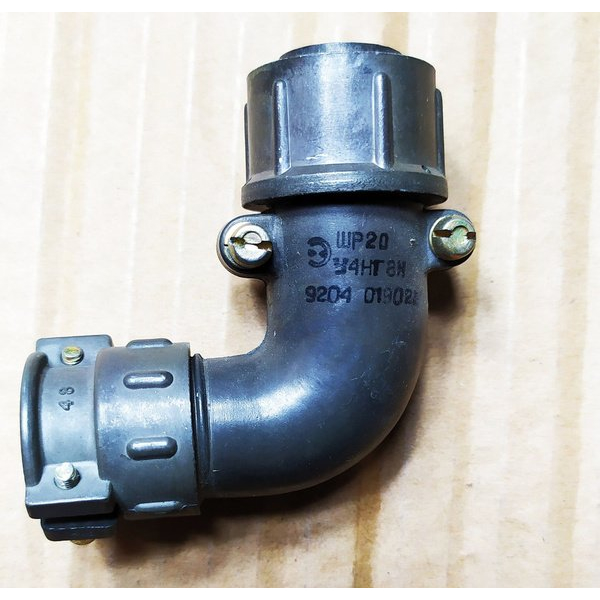

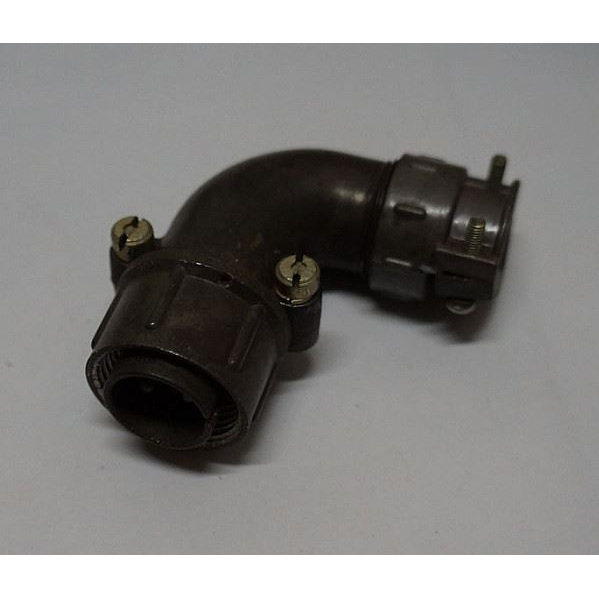

ШР20У2НГ6 «5»

Цена:

600 ₽

Технические характеристики

ШР20У2НГ6

ШР20У2НГ6 — это кабельная вилка угловая из серии цилиндрических низкочастотных соединителей общего назначения. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Расшифровка обозначения

ШР — штыревой разъем (вилка).
20 — условный размер корпуса (диаметр около 20 мм).
У — климатическое исполнение "У" для умеренного климата (по ГОСТ).
2 — количество контактов (2 шт., диаметром 2,5 мм).
Н — покрытие контактов никелем.
Г — для неэкранированного кабеля.
6 — конструктивное исполнение с угловым патрубком.

Технические характеристики

Соединитель работает в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В. Максимальная токовая нагрузка на контакт — 35 А, рабочая температура от -60 до +100 °С, материал корпуса — металл, изолятора — карболит.

Применение и надежность

Используется для подключения кабелей, проводов и блоков в аппаратуре, выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g), до 500 сочленений-расчленений. Сочленение резьбовое, поляризация одношпоночная.

Описание

ШР20У2НГ6

ШР20У2НГ6: угловая кабельная вилка для надёжных силовых соединений

ШР20У2НГ6 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с угловым патрубком. Разъём рассчитан на создание разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к вибрациям и надёжная фиксация кабеля.

Конструкция изделия особенно востребована в радиоэлектронной аппаратуре, системах автоматики, измерительных комплексах, промышленном оборудовании и других устройствах, работающих в условиях температурных перепадов и механических нагрузок. Для эксплуатации на открытом воздухе требуется дополнительная защита узла от попадания пыли и влаги.

Расшифровка ШР20У2НГ6

Маркировка разъёма отражает его основные конструктивные признаки:

Обозначение	Значение
ШР	Серия цилиндрических низкочастотных соединителей
20	Условный размер корпуса
У	Угловой патрубок для вывода кабеля
2	Два электрических контакта
Н	Исполнение для неэкранированного кабеля
Г	Контактная часть типа «вилка»
6	Сочетание контактов: два контакта диаметром 2,5 мм

Угловой патрубок позволяет аккуратно ориентировать кабель при ограниченном монтажном пространстве, уменьшать изгиб у места ввода и упрощать компоновку аппаратуры. Резьбовое сочленение корпуса обеспечивает фиксированное соединение с ответной частью и помогает противостоять самопроизвольному расстыковыванию при вибрации.

Основные характеристики

ШР20У2НГ6 имеет два силовых контакта диаметром 2,5 мм. В зависимости от конкретного исполнения и документации изготовителя допустимая нагрузка на один контакт указывается до 25–35 А, а суммарная нагрузка на соединитель — до 50 А. Рабочее напряжение — до 850 В; соединитель предназначен для цепей постоянного и переменного тока частотой до 3 МГц.

К ключевым параметрам относятся:

Количество контактов — 2.
Диаметр контактов — 2,5 мм.
Условный размер корпуса — 20.
Исполнение — кабельная неэкранированная вилка с угловым патрубком.
Способ сочленения — резьбовой.
Способ присоединения проводников — пайка.
Контактное сопротивление — не более 1 мОм.
Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.
Рабочий диапазон температур — от −60 до +60 °C.
Ресурс сочленений и расчленений — до 500 циклов.
Минимальная наработка — от 1000 часов.

Контактные элементы могут иметь серебряное либо никелевое покрытие в зависимости от исполнения. При выборе конкретной модификации следует сверять покрытие, допустимый ток, материал корпуса и параметры ответной части с паспортом или техническими условиями на изделие.

Где применяется разъём

Вилка ШР20У2НГ6 подходит для передачи питания и коммутации двухпроводных цепей в аппаратуре, для которой необходимы прочные разъёмные кабельные соединения. Типичные направления применения:

Промышленные шкафы управления и автоматики.
Контрольно-измерительные приборы и испытательные стенды.
Источники питания и распределительные устройства.
Радиотехническое и специальное электронное оборудование.
Подвижные механизмы и установки с вибрационными нагрузками.
Кабельные соединения внутри оборудования и на внешних участках при наличии необходимой защиты от окружающей среды.

Соединители серии ШР рассчитаны на работу при вибрации в диапазоне 1–5000 Гц и способны выдерживать значительные механические воздействия, поэтому применяются там, где обычные бытовые разъёмы не обеспечивают требуемой надёжности.

Особенности монтажа

Перед монтажом ШР20У2НГ6 важно проверить соответствие ответной части по серии, размеру корпуса, числу контактов, сочетанию контактов и поляризации. Неправильно подобранные части могут не состыковаться либо создать риск ошибочного подключения цепей.

Проводники присоединяются к хвостовикам контактов пайкой. Для сохранения электрической надёжности необходимо исключить перегрев изолятора, обеспечить качественную очистку проводников и выполнить механическую разгрузку кабеля в патрубке. Для данной модификации указывается возможность подключения проводов сечением до 3 мм², однако фактическое сечение следует выбирать по допустимому току, падению напряжения, условиям охлаждения и требованиям проектной документации.

ШР20У2НГ6 — практичное решение для двухконтактных силовых и сигнальных линий, где требуются угловой вывод кабеля, резьбовая фиксация, широкий температурный диапазон и устойчивость соединения к механическим воздействиям.
