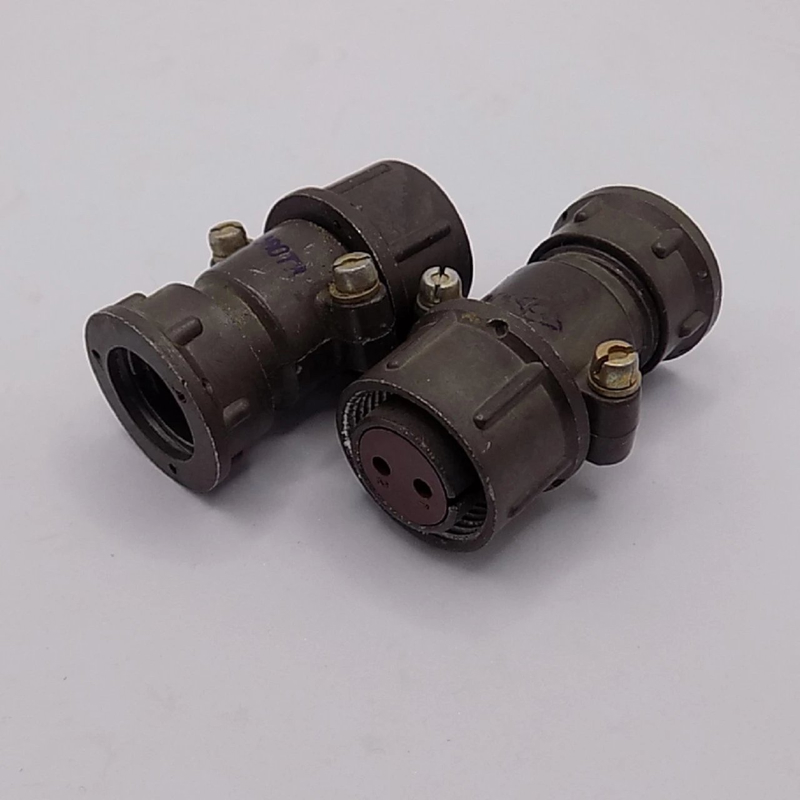

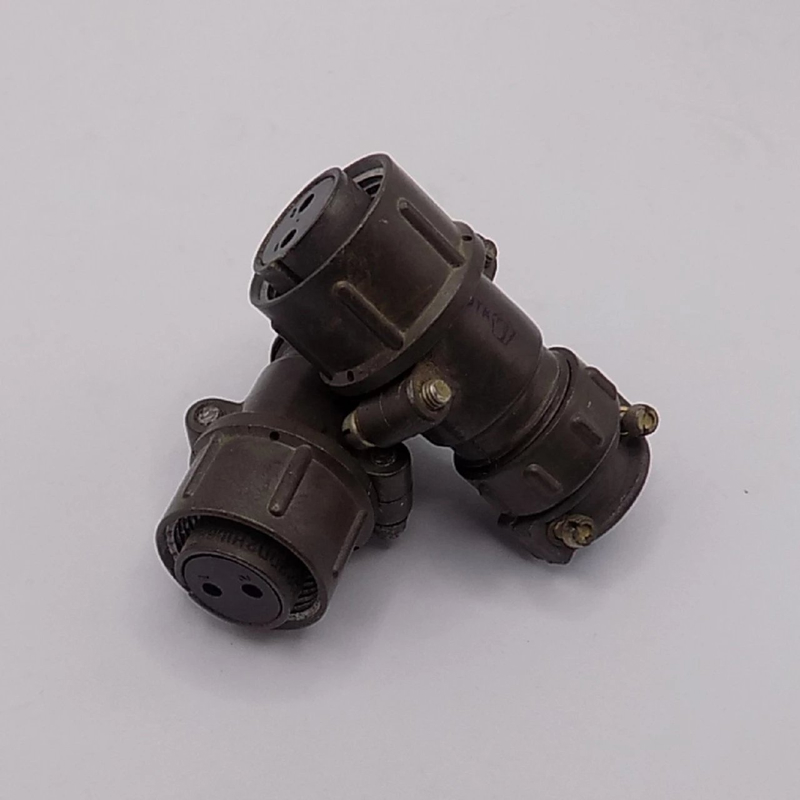

ШР20У2ЭШН — это низкочастотный цилиндрический электрический разъём российского производства, предназначенный для надёжного соединения в различных электрических цепях.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц. Разъём подходит для внутренних и наружных монтажей в климатическом исполнении УХЛ2 (умеренный и холодный климат), с защитой от вибраций, ударов и экстремальных условий.

Конструкция

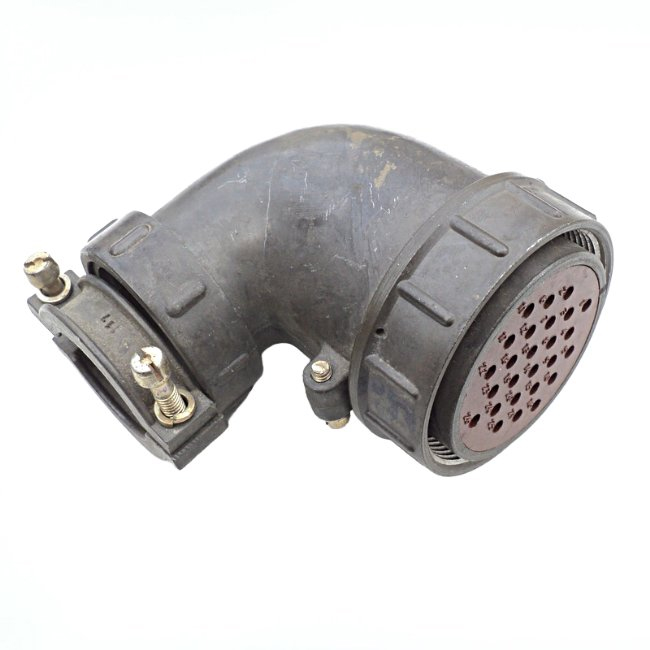

Это кабельная розетка с угловым патрубком и гайкой для экранированного кабеля. Условный размер корпуса — 20, вид сочленения — резьбовой, поляризация — одношпоночная. Максимальное рабочее напряжение постоянного тока достигает 850 В.

Технические характеристики

• Рабочая температура: от -60 до +60 °C, смена температур до +110 °C.

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удары: многократные до 350 м/с² (35 g), одиночные до 5000 м/с² (500 g).

• Наработка: минимум 5000 часов, число сочленений-расчленений — не менее 500.

• Сопротивление изоляции: не менее 5000 МОм.

Разъём соответствует ТУ 6313-022-61929916-2015 и имеет сертификат ЕАЭС.​
