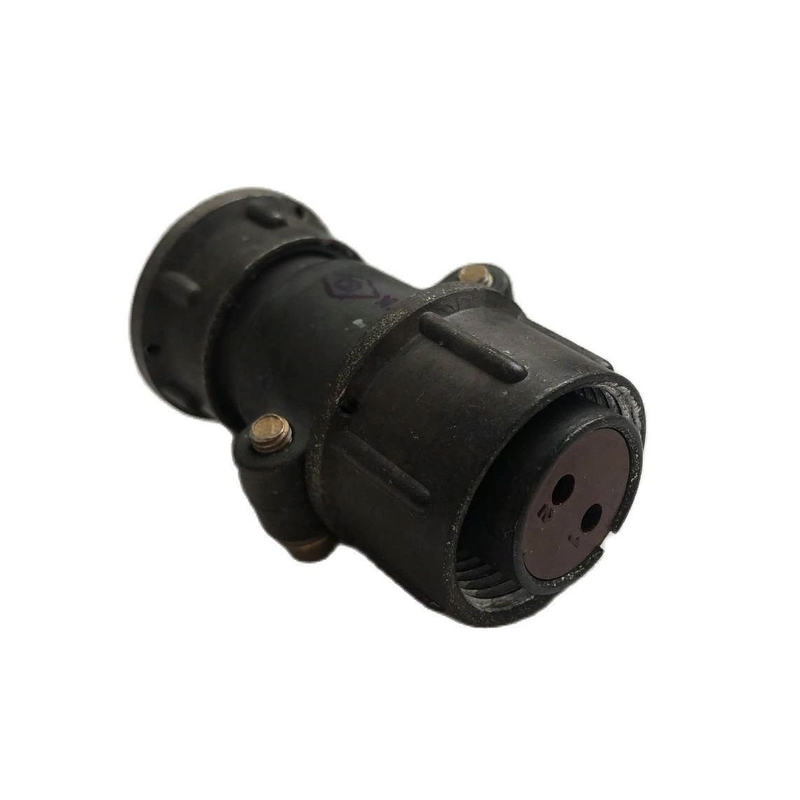

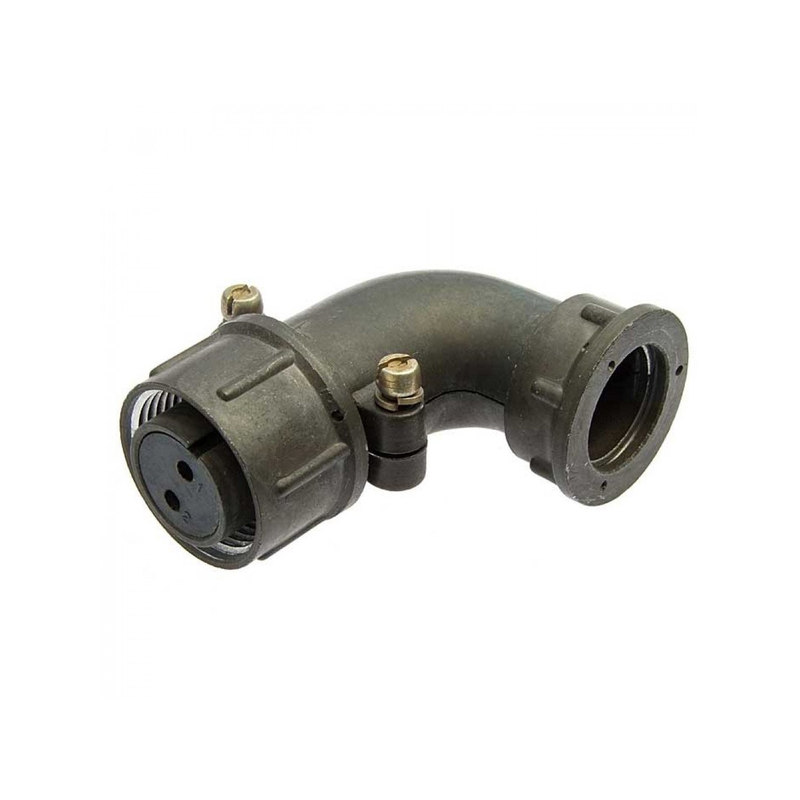

ШР20У2ЭШ6 — это кабельная розетка, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре. Она используется в качестве соединителя общего назначения и может быть установлена как в электрических цепях постоянного, так и переменного тока.

Основные характеристики

Обозначение и конструкция:

• ШР — тип соединителя.
• 20 — условный размер корпуса.
• У — с угловым патрубком.
• 2 — количество контактов.
• Э — для экранированного кабеля.
• Ш — розетка .
• 6 — обозначение сочетания контактов.

Технические параметры:

• Рабочий ток: 25 А.
• Максимальное рабочее напряжение: до 850 В (постоянного тока).
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов соединения/разъединения: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

розетка ШР20У2ЭШ6 предназначена для работы в широком диапазоне температур:

• Температура окружающего воздуха: от -60°С до +60°С.
• Максимальная температура перегрева контактов: до +110°С.

Также она способна выдерживать механические нагрузки:

• Ускорение одиночного удара: до 5000 м/с?.
• Ускорение многократного удара: до 350 м/с?.

Применение

Соединители ШР20У2ЭШ6 используются для соединения и разъединения электрических цепей, проводов и кабелей в различных устройствах электроники и радиоаппаратуры. Они подходят как для внутреннего, так и наружного монтажа (при условии защиты от пыли и влаги), что делает их универсальными для применения в разных климатических условиях.
