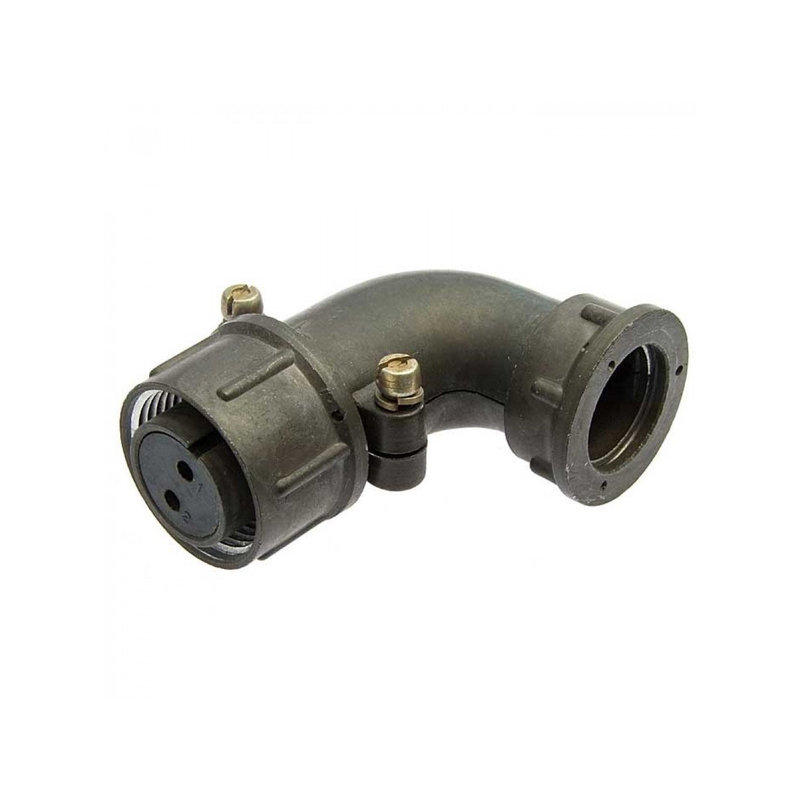

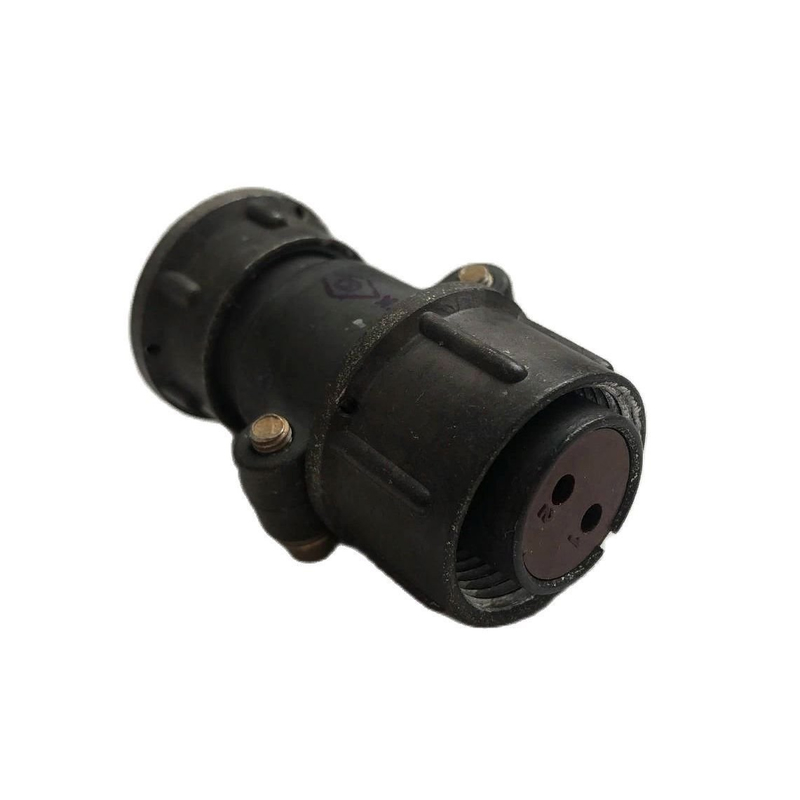

Соединитель ШР20У2ЭШ6 представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока. Он может работать при частотах до 3 МГц и напряжении до 850 В. Данный соединитель используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический, объемного монтажа с резьбовым соединением.
• Количество контактов : 2.
• Конструктивное исполнение : Угловой патрубок, что позволяет более гибко подсоединять кабели в ограниченных пространствах.
• Климатическое исполнение : УХЛ (умеренный холодный климат).
• Материал корпуса : Пластмассовый.
• Покрытие контактов : Никель, что обеспечивает хорошую проводимость и защиту от коррозии.
• Гарантийный срок хранения : 15 лет с момента изготовления.

Применение

Соединители серии ШР, включая ШР20У2ЭШ6, широко применяются в различных областях, таких как:

• Электроника
• Радиоаппаратура
• Промышленное оборудование

Расшифровка маркировки

Обозначение ШР20У2ЭШ6 расшифровывается следующим образом:

• ШР - тип соединителя.
• 20 - условный размер корпуса.
• У - конструктивное исполнение (угловой патрубок).
• 2 - количество контактов.
• Э - предназначен для экранированного кабеля.
• Ш6 - обозначение сочетания контактов.

Данный соединитель обеспечивает надежное и долговечное соединение в электрических цепях, что делает его популярным выбором среди специалистов в области электроники и электротехники.
