Назначение и область применения

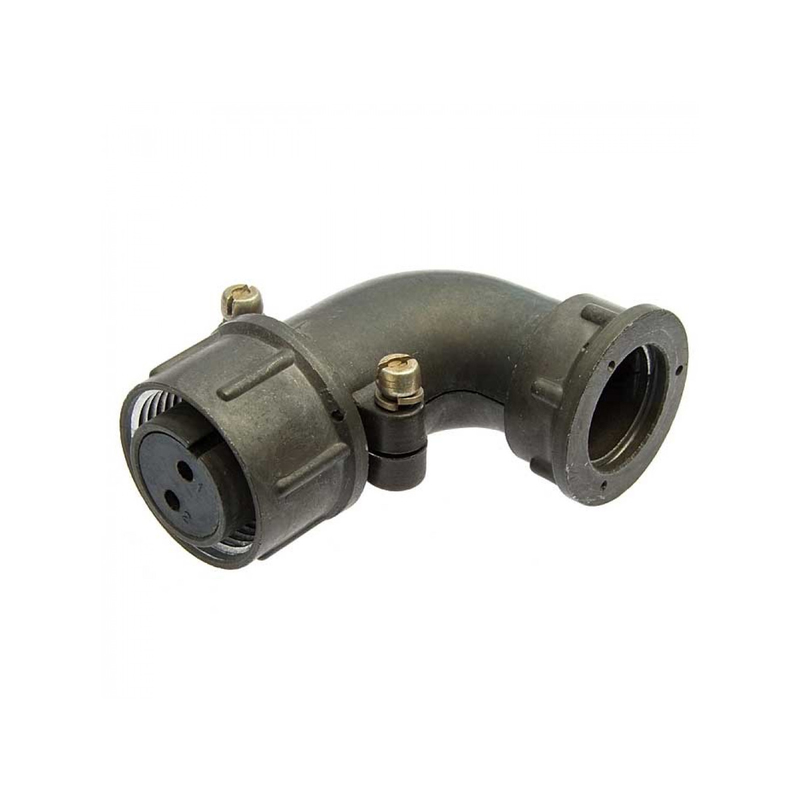

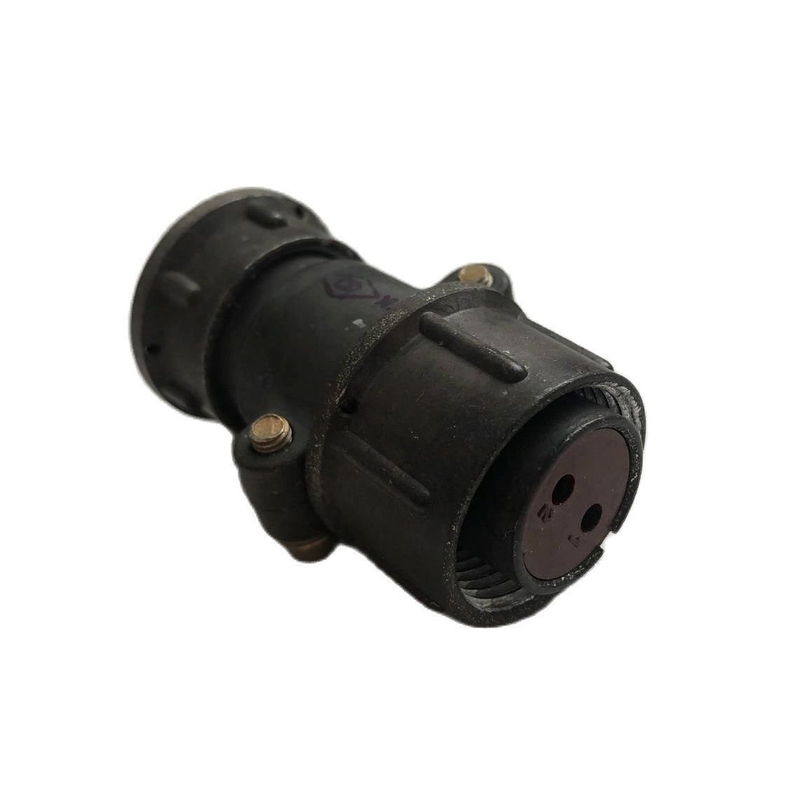

ШР20У2ЭШ6 представляет собой розетку кабельного соединителя серии ШР, предназначенную для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие обеспечивает надёжное разъёмное соединение проводов, кабелей, узлов и блоков в цепях постоянного и переменного тока с частотой до 3 МГц. Розетка рассчитана на внутренний монтаж и выпускается в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от прямого попадания дождя, динамической пыли и интенсивного солнечного излучения.

Метод монтажа — пайка. Конструкция позволяет подключать как экранированные, так и неэкранированные кабели, что расширяет сферу использования изделия в различных схемах и устройствах. Соединитель ориентирован на применение в стационарной аппаратуре, где требуется периодическое соединение и разъединение электрических цепей при проведении регламентных или ремонтных работ.

Технические характеристики

Изделие относится к негерметичным кабельным соединителям с резьбовым сочленением. Поляризация корпусов выполнена по одношпоночной схеме, что исключает ошибки при стыковке ответных частей. Условный размер корпуса составляет 20, количество контактов — 2, диаметр каждого контакта — 2,5 мм. Максимальный ток на один контакт достигает 25 А.

• Тип сочленения: резьбовое
• Поляризация корпусов: одношпоночная
• Покрытие контактов: серебро или никель
• Условный размер корпуса: 20
• Количество контактов: 2
• Диаметр контактов: 2,5 мм
• Максимальный ток на контакт: 25 А
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия
• Допустимый перегрев контактов: до плюс 110 градусов Цельсия
• Ресурс: 500 сочленений-расчленений
• Наработка: не менее 1000 часов

Рабочий температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать розетку в условиях умеренного и холодного климата, в том числе в неотапливаемых помещениях и на открытом воздухе при наличии защитных кожухов или укрытий. Допустимый перегрев контактов до плюс 110 градусов Цельсия обеспечивает запас по тепловым режимам при пиковых нагрузках. Заявленный ресурс в 500 циклов сочленения-расчленения и наработка не менее 1000 часов подтверждают пригодность изделия для длительной эксплуатации в составе ответственной аппаратуры.

Конструктивные особенности

Розетка ШР20У2ЭШ6 выполнена в соответствии с требованиями, предъявляемыми к соединителям серии ШР, и совместима с ответными вилками соответствующего типоразмера. Резьбовое сочленение гарантирует плотный и стабильный контакт, устойчивый к вибрациям и механическим воздействиям. Одношпоночная поляризация корпусов предотвращает неправильное соединение, что особенно важно при обслуживании многоконтактных систем и при работе в условиях ограниченного доступа.

Покрытие контактов серебром или никелем обеспечивает низкое переходное сопротивление и защиту от окисления в процессе хранения и эксплуатации. Пайка как метод монтажа позволяет получить долговечное и виброустойчивое соединение проводников с контактами розетки, что важно для аппаратуры, работающей в условиях механических нагрузок. Конструкция рассчитана на подключение экранированных и неэкранированных кабелей, что даёт возможность использовать изделие в схемах с повышенными требованиями к электромагнитной совместимости.

Условия эксплуатации и хранения

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 определяет допустимые условия эксплуатации: умеренный и холодный климат, размещение в помещениях с естественной вентиляцией без искусственного регулирования климатических параметров. При наружном применении обязательна защита от атмосферных осадков, динамической пыли и прямых солнечных лучей. Хранение изделия следует осуществлять в отапливаемых или неотапливаемых складских помещениях, исключающих конденсацию влаги на контактах и корпусе. Перед монтажом рекомендуется проверять целостность покрытия контактов и резьбовой части корпуса, а также отсутствие механических повреждений изоляторов.

Соблюдение указанных условий гарантирует сохранение заявленных электрических параметров и ресурсных показателей на протяжении всего срока службы изделия. Артикул товара — 9450.
