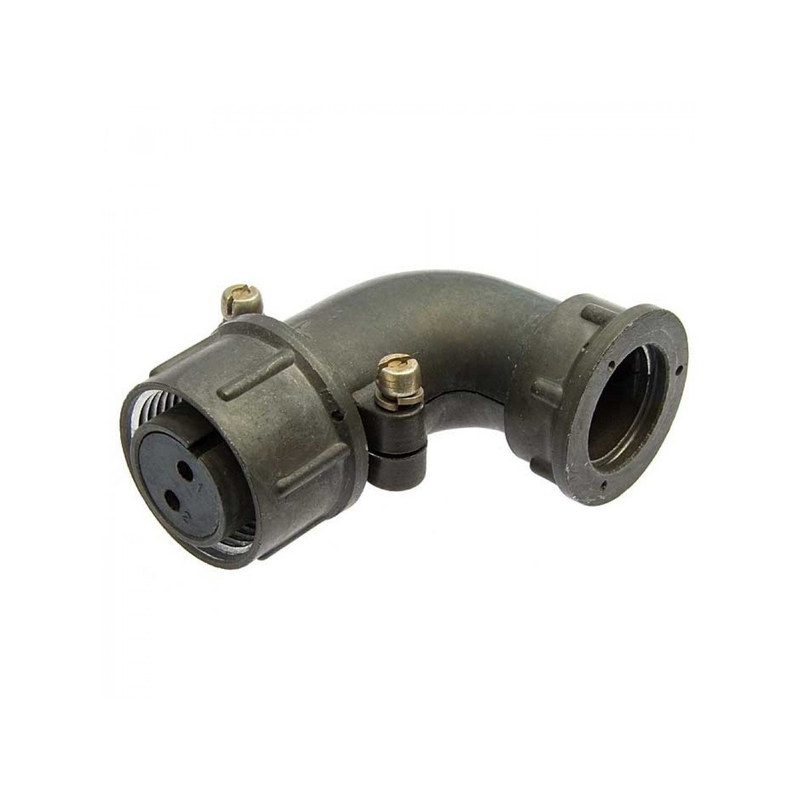

ШР20У2ЭШ6 розетка Каскад (2024г ОТК) — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком и экранированием. Она предназначена для надежного соединения в электро- и радиоаппаратуре.

Применение

Используется для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в радиоэлектронной и радиотехнической аппаратуре. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 (по ГОСТ 15150-69), а также для наружного при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

• Работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• 2 контакта диаметром 2,5 мм, максимальный ток на контакт — 25 А, общий на соединитель — 50 А.

• Климатическое исполнение УХЛ, температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), линейное ускорение до 2000 м/с?.

• Сочленение резьбовое, поляризация одношпоночная, монтаж пайкой, наработка 1000 ч, срок сохраняемости 15 лет.
