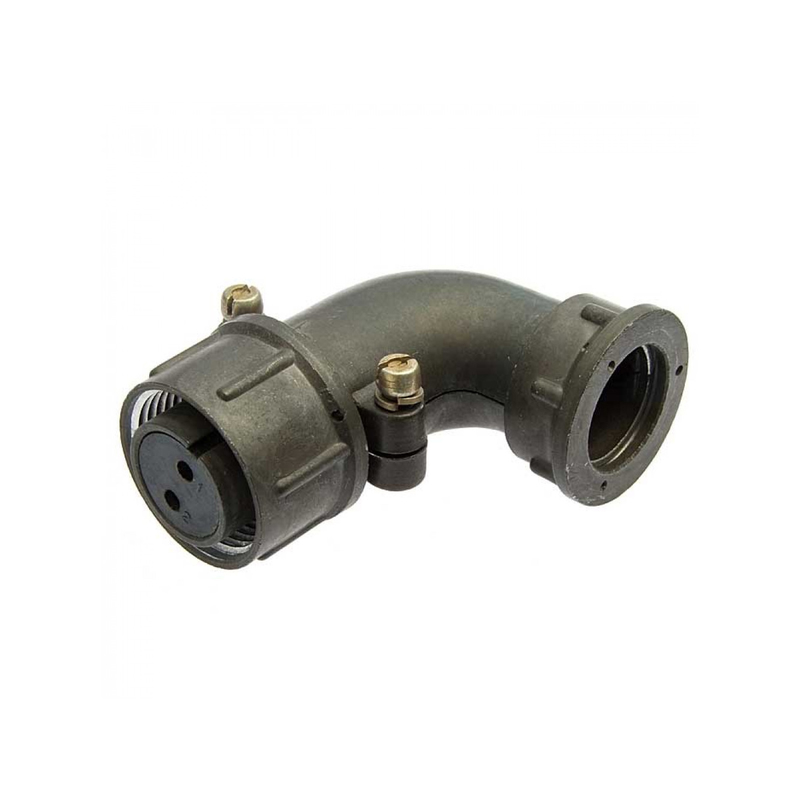

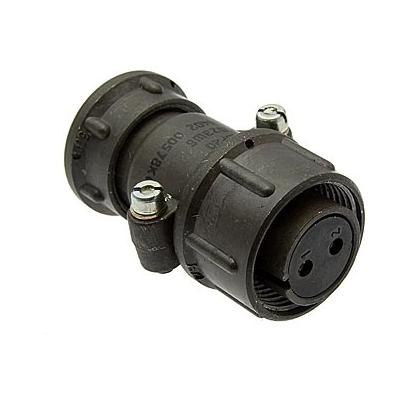

ШР20У2ЭШ6-К представляет собой розетку кабельного типа из серии низкочастотных цилиндрических соединителей ШР, предназначенную для работы в электрических цепях постоянного и переменного тока.

Назначение

Соединители ШР используются для подключения экранированных или неэкранированных кабелей в электро- и радиооборудовании, контрольно-измерительных приборах. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, а также для наружного при защите от дождя, пыли и солнца.

Конструкция

Это кабельная розетка с угловым патрубком (У), условным размером корпуса 20, 2 контактами диаметром 2,5 мм и сочетанием контактов 6. Корпус металлический, изолятор из карболита, вид сочленения — резьбовое с одношпоночной поляризацией.

Технические характеристики

Максимальное рабочее напряжение — 850 В, рабочий ток на контакт — 25 А. Рабочая температура от -60 до +100 °C (с учетом перегрева до +110 °C), сопротивление контакта не более 1 мОм. Выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с², 500 сочленений-расчленений, наработка 1000 часов. +3
