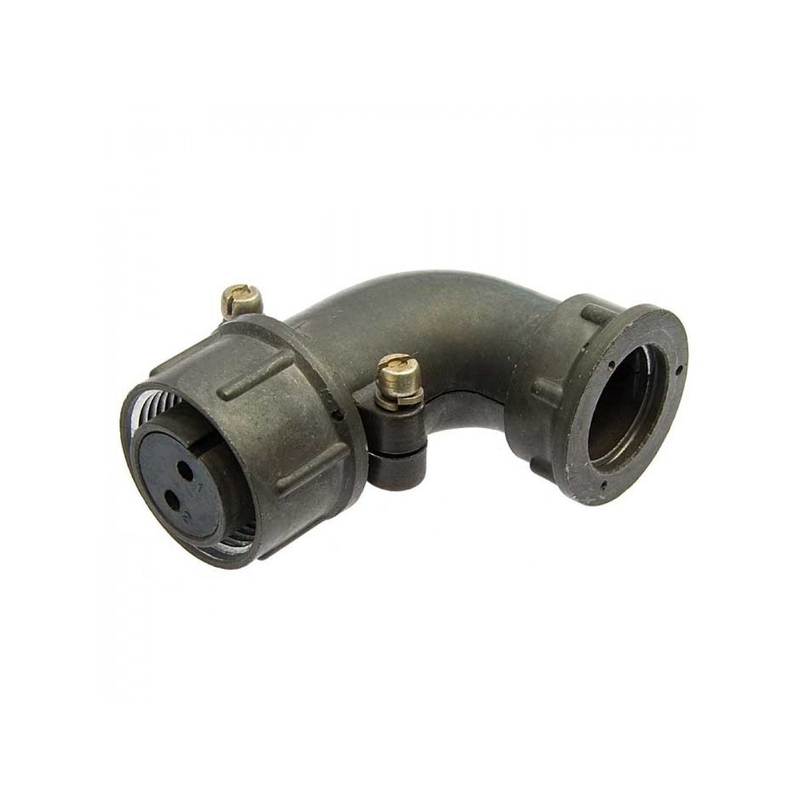

ШР20У2ЭШ6 — это розетка кабельного типа из серии низкочастотных цилиндрических соединителей ШР, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип штыревого разъёма, 20 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 2 — количество контактов, ЭШ — экранированный вариант с кожухом, 6 — сочетание контактов.

Технические характеристики

Соединитель имеет рабочую температуру от -60 до +100 °C (с учётом перегрева контактов до +110 °C), выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² и количество сочленений-расчленений не менее 500. +2
Климатическое исполнение УХЛ2 по ГОСТ 15150-69 подходит для внутреннего монтажа, а для наружного — при защите от дождя, пыли и солнца.​
Сопротивление изоляции — не менее 5 МОм, минимальная наработка — 1000 часов.

Применение

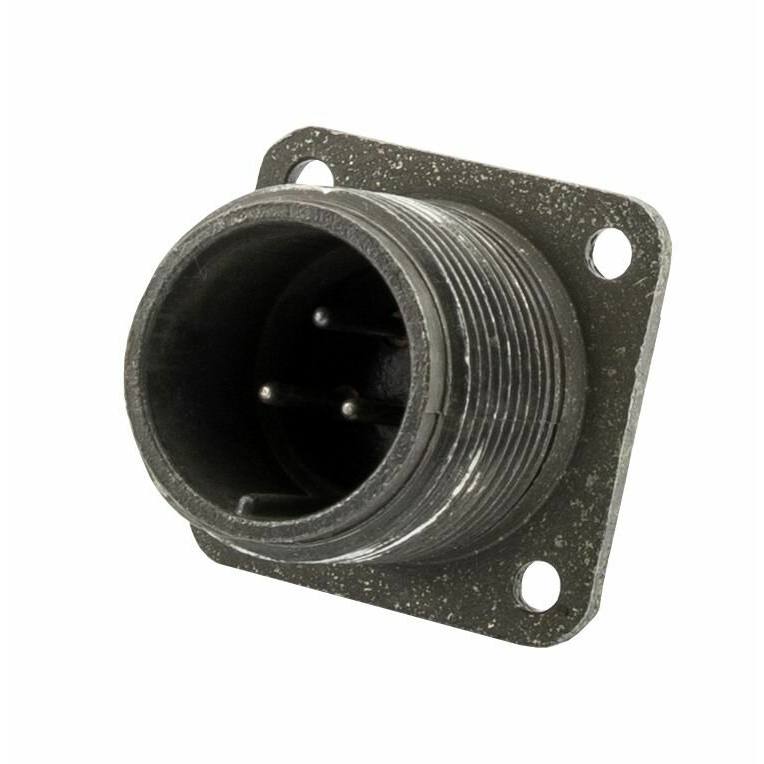

Используется в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах для надёжного соединения с вилкой (например, ШР20П2ЭШ6), с резьбовым соединением и одношпоночной поляризацией. +1
Корпус металлический, изолятор из карболита.​
