Назначение и область применения

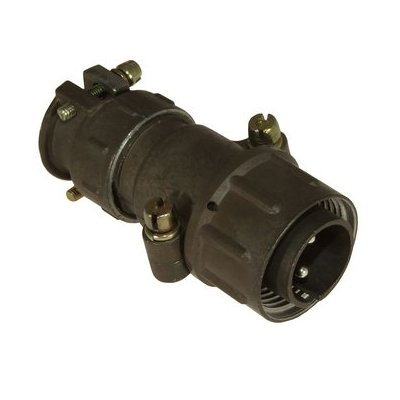

ШР20У2ЭГ6 — это кабельная вилка производства НПО «Каскад», относящаяся к серии низкочастотных цилиндрических соединителей типа ШР. Изделие предназначено для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая контрольно-измерительные приборы. Вилка обеспечивает надёжную коммутацию в составе разъёмных соединений и применяется там, где требуется экранированный кабель и угловой подвод.

По климатическому исполнению УХЛ2 (согласно ГОСТ 15150-69) изделие изготавливается для внутреннего монтажа. Допускается наружное применение при условии защиты от дождя, динамической пыли и солнечного излучения.

Расшифровка обозначения

Маркировка ШР20У2ЭГ6 содержит полную информацию о конструкции и параметрах соединителя:

• ШР — тип низкочастотного цилиндрического соединителя;
• 20 — условный размер корпуса;
• У — угловой патрубок для ввода кабеля;
• 2 — количество контактов, диаметр каждого составляет 2,5 мм;
• ЭГ6 — гайка для экранированного кабеля.

Технические характеристики

Вилка работает в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Сопротивление одного контакта не превышает 1 мОм, ток на контакт достигает 25 А, а общий ток через соединитель — до 50 А.

Изделие сохраняет работоспособность при воздействии следующих факторов:

• вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• удары с ускорением до 5000 метров на секунду в квадрате;
• температура окружающей среды от минус 60 до плюс 60 градусов Цельсия со сменой до плюс 110 градусов Цельсия.

Наработка на отказ составляет не менее 1000 часов, а ресурс — не менее 500 циклов сочленения и расчленения. Изделие выпущено в 2024 году и прошло отдел технического контроля.

Особенности конструкции

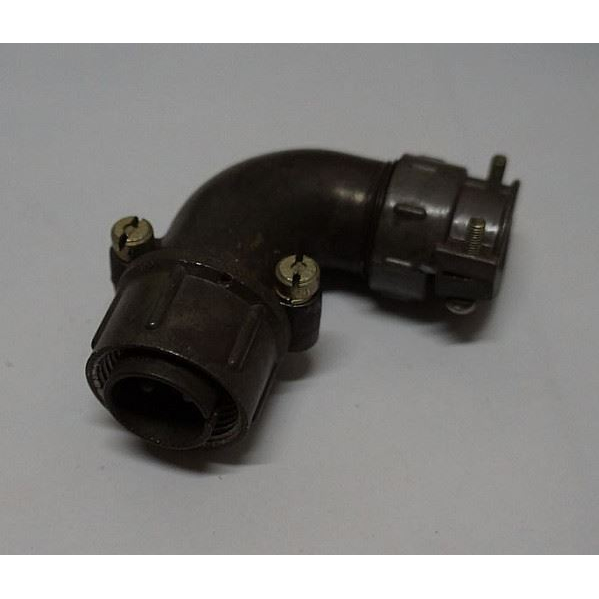

Угловой патрубок обеспечивает удобный подвод кабеля под углом, что важно при ограниченном монтажном пространстве. Наличие гайки для экранированного кабеля позволяет надёжно зафиксировать экран и защитить цепь от помех. Два контакта диаметром 2,5 мм рассчитаны на передачу значительного тока, что делает вилку пригодной для силовых и измерительных цепей в составе аппаратуры.

Условия эксплуатации

1. Монтаж производится внутри помещений в климатическом исполнении УХЛ2.
2. При наружной установке требуется защита от дождя, динамической пыли и прямого солнечного излучения.
3. Эксплуатация допускается в диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Комплектация и производство

Вилка ШР20У2ЭГ6 изготовлена НПО «Каскад» в 2024 году. Артикул изделия — 51258, категория — ШР20. Краткое описание в каталоге отсутствует, однако подтверждённые характеристики и расшифровка маркировки приведены выше. Изделие относится к классу низкочастотных соединителей и предназначено для ответственного применения в электро- и радиоаппаратуре.
