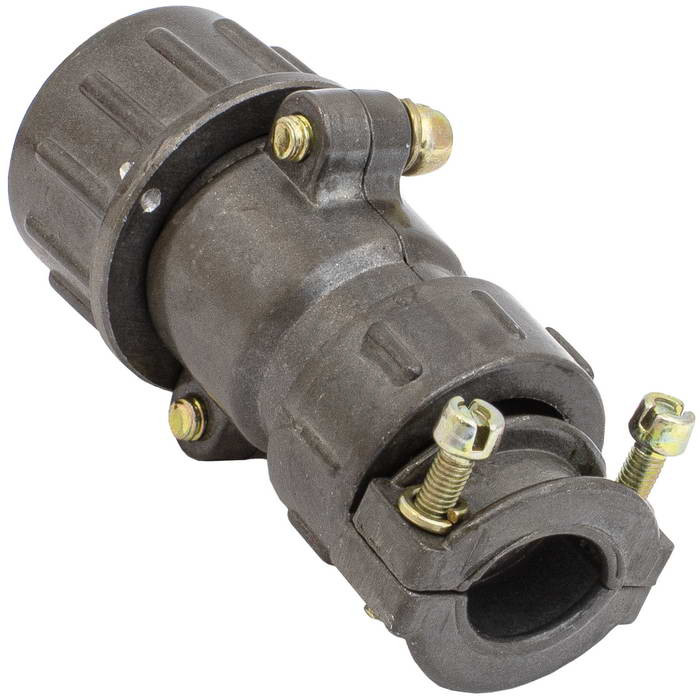

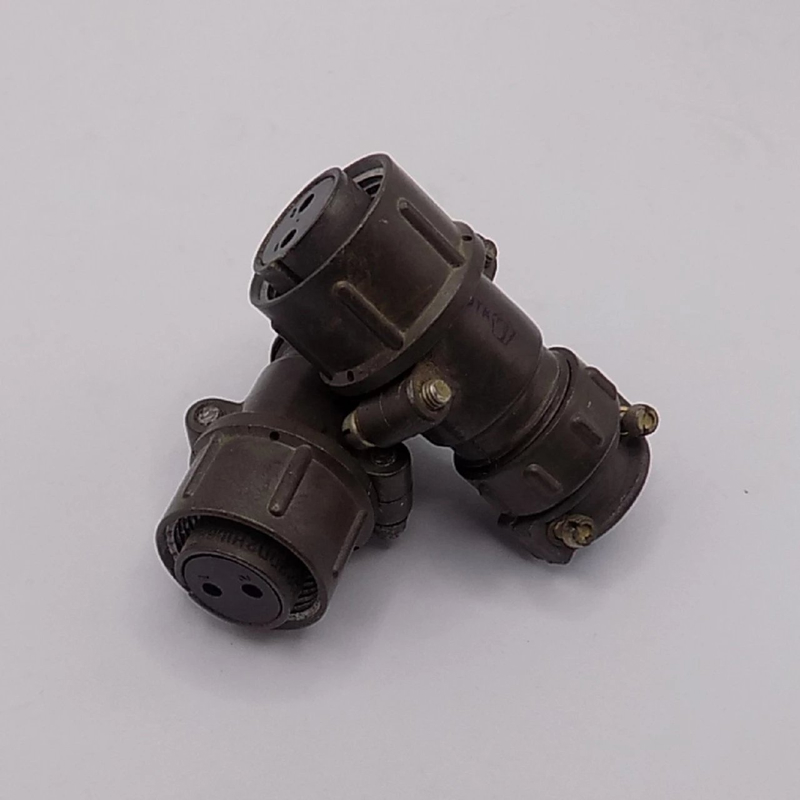

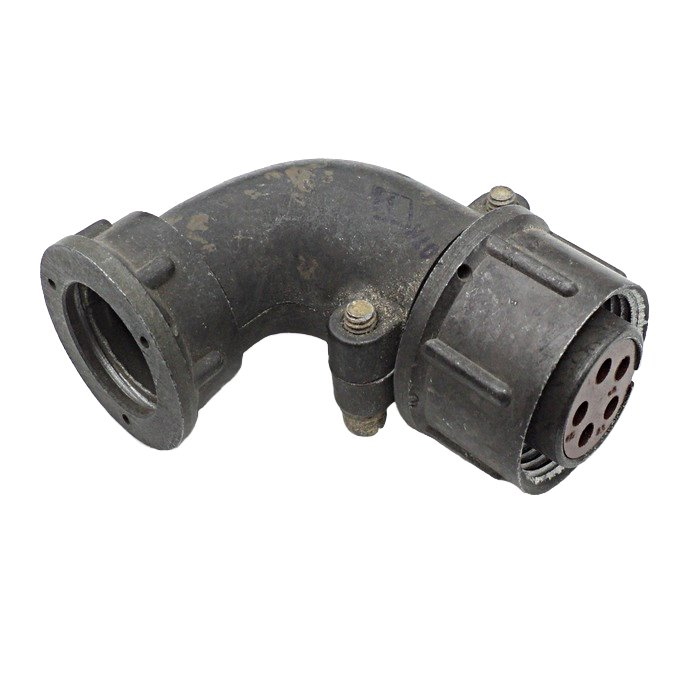

ШР20СКНШ10 — это приборная вилка из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц.

Назначение

Она используется в приборных системах для монтажа на панели или блоках, подходит для неэкранированного кабеля с прямым патрубком и гайкой. Соединитель имеет условный размер корпуса 20 мм и конструктивное исполнение ПК (приборная часть с прямым патрубком).

Технические характеристики

Максимальное рабочее напряжение — 850 В, сопротивление контактов не превышает 1–2,5 мОм в зависимости от диаметра (от 1,5 до 9 мм). Сопротивление изоляции достигает 5000 МОм, минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500.

Условия эксплуатации

Работает при температурах от -60 до +60 °C (смена до +110 °C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и пониженное давление 1,3×10⁻⁴ Па. Корпус из алюминиевого сплава, вставка из карболита, габариты около 30×30×53 мм.
