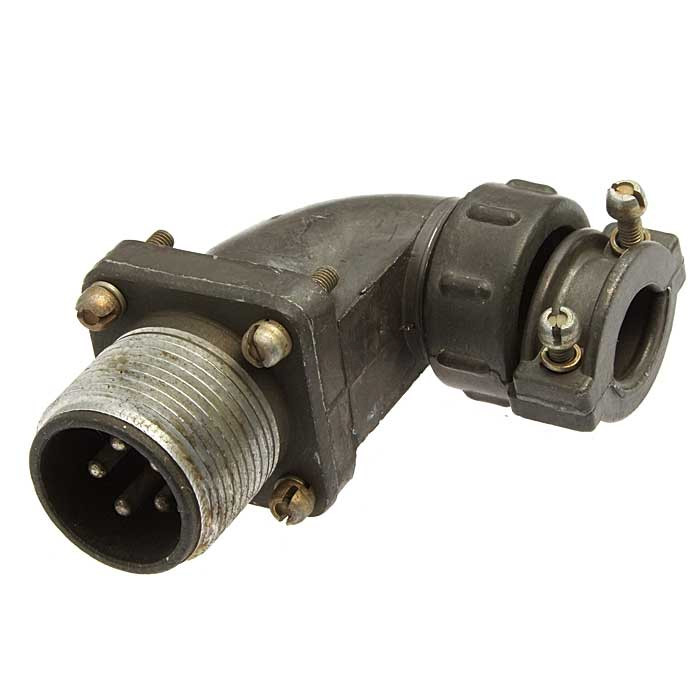

ШР20СК5НШ7 — это приборная вилка низкочастотного цилиндрического соединителя с угловым патрубком и гайкой для неэкранированного кабеля, выпускавшаяся примерно в 2013–2016 годах. ?

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры, электро-, радио- и контрольно-измерительных приборов как соединитель общего назначения.
Используется во внутренних электрических цепях постоянного и переменного токов (до 3 МГц), а также наружно при защите от пыли и воды в климатическом исполнении УХЛ.

Характеристики

Рабочий ток — 25 А, максимальное напряжение постоянного тока — до 850 В. ?
Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контактов — 1 мОм, изоляции — не менее 5000 МОм. ?
Сочленение резьбовое методом пайки, габариты 65?55,4?30 мм, количество контактов по расшифровке — 5 шт.

Условия эксплуатации

Температура воздуха от -60°C до +60°C (с перегревом контактов до +110°C), пониженное давление 0,13 мПа. ?
Вибрация синусоидальная 1–5000 Гц с ускорением 300 м/с?, удар одиночный 5000 м/с? и многократный 350 м/с?, линейное ускорение 2000 м/с?.
Количество сочленений-расчленений — 500, наработка — 1000 ч, срок хранения — 15 лет. ?
