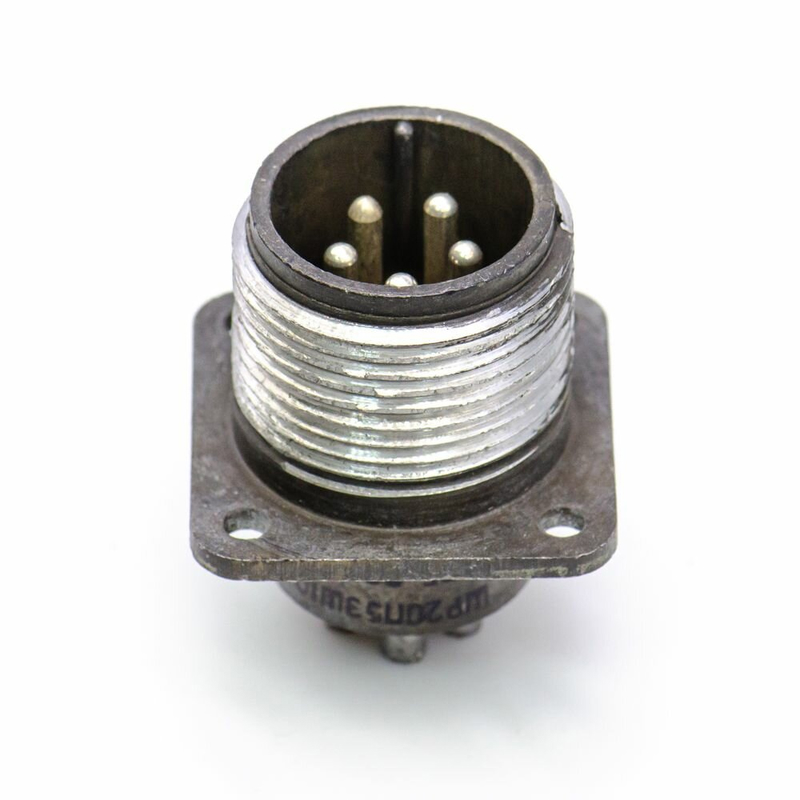

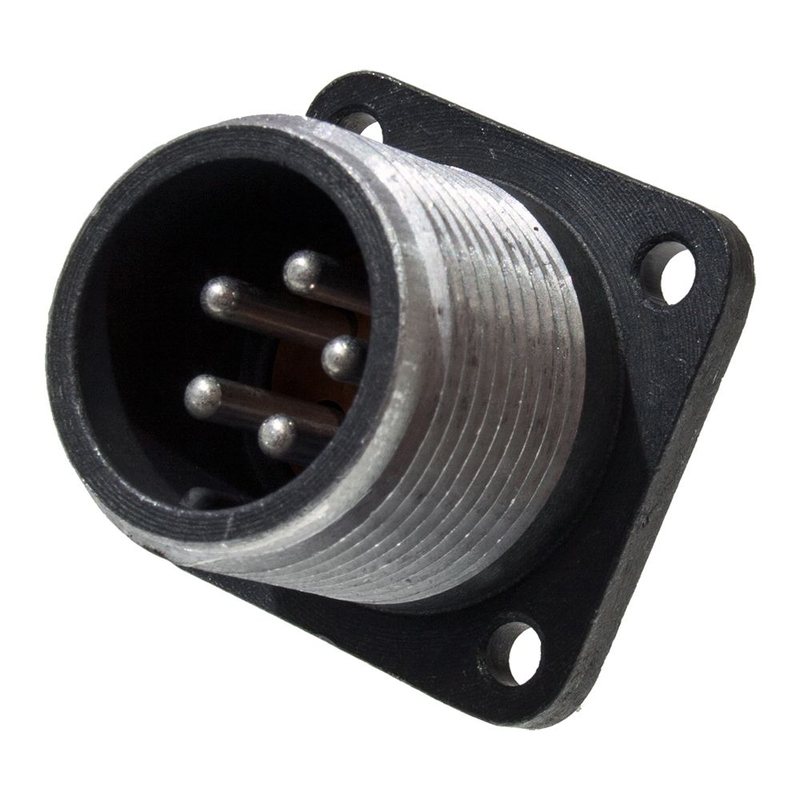

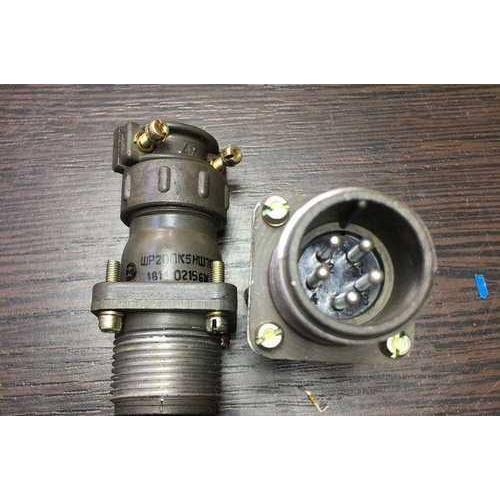

ШР20СК5НШ10 — это приборная вилка цилиндрического низкочастотного разъёма серии ШР с 5 контактами, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

Используется для внутреннего монтажа в аппаратуре климатического исполнения УХЛ2 по ГОСТ 15150-69, а также допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.
Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). ?

Характеристики

• Максимальное рабочее напряжение постоянного тока: 850 В. ?

• Рабочая температура: от -60 до +60 °C, смена температур до +110 °C.

• Синусоидальная вибрация: диапазон 1-5000 Гц, ускорение 300 м/с? (30 g).

• Механический удар: одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g). ?

• Линейное ускорение: 2000 м/с? (200 g). ?

• Минимальная наработка: 5000–10000 часов, число сочленений-расчленений: не менее 500.

• Срок сохраняемости: 15 лет. ?
