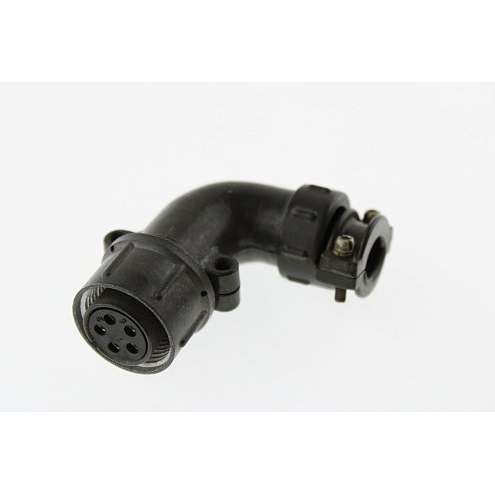

ШР20СК5НШ10 ВИЛКИ 2016г

Цена:

2500 ₽

В наличии: 84 шт.

Технические характеристики

ШР20СК5НШ10 — это вилка цилиндрического низкочастотного соединителя общего назначения, предназначенная для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

ШР — тип соединителя (вилка).
20 — условный размер корпуса.
СК — конструктивное исполнение с угловым патрубком (приборная часть).
5НШ — 5 контактов диаметром 2,5 мм, покрытие серебром (НШ).
10 — сочетание контактов.

Соединитель рассчитан на рабочий ток до 25 А на контакт (общая нагрузка до 125 А), максимальное напряжение постоянного тока — 850 В.

Параметр	Значение
Сопротивление контактов	≤1 мОм
Сопротивление изоляции	≥5000 МОм
Количество сочленений-расчленений	500 циклов
Минимальная наработка	1000–5000 ч
Метод монтажа	Пайка (хвостовики для проводов сечением до 3 мм²)
Габаритные размеры	65×55,4×30 мм

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), относительной влажности до 98% и пониженном давлении до 0,13 мПа.

Выдерживает синусоидальную вибрацию (1–5000 Гц, 300 м/с²).
Механический удар: одиночный — 5000 м/с², многократный — 350 м/с².
Линейное ускорение — 2000 м/с².

Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги). Срок хранения — не менее 15 лет.

Описание

Назначение и область применения

ШР20СК5НШ10 — вилка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц. Такие соединители применяются для коммутации электрических цепей в составе приборов, пультов, блоков питания и кабельных сборок, где требуется надёжное разъёмное соединение с угловым выводом кабеля.

Конструктивное исполнение СК предусматривает угловой патрубок, то есть приборную часть с боковым выходом провода. Это удобно при ограниченном пространстве за панелью прибора и при прокладке кабеля вдоль корпуса. Соединитель относится к типу ШР и в данном исполнении выпускается как вилка.

Конструктивные особенности и контакты

Маркировка изделия содержит полную информацию об исполнении. Ниже приведена расшифровка обозначения:

ШР — тип соединителя, вилка.
20 — условный размер корпуса.
СК — конструктивное исполнение с угловым патрубком, приборная часть.
5НШ — пять контактов диаметром 2,5 мм с серебряным покрытием.
10 — сочетание контактов.

Соединитель рассчитан на рабочий ток до 25 А на контакт при общей нагрузке до 125 А. Максимальное напряжение постоянного тока составляет 850 В. Габаритные размеры изделия — 65 на 55,4 на 30 мм.

Электрические параметры

Сопротивление контактов — не более 1 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Количество сочленений и расчленений — 500 циклов.
Минимальная наработка — от 1000 до 5000 часов.

Монтаж и условия эксплуатации

Метод монтажа — пайка. Хвостовики контактов рассчитаны на присоединение проводов сечением до 3 мм². Климатическое исполнение УХЛ допускает как внутреннее, так и наружное применение при защите от пыли и влаги.

Изделие сохраняет работоспособность при температуре от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия, при относительной влажности до 98 процентов и пониженном давлении до 0,13 мПа. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Механический удар: одиночный — 5000 метров на секунду в квадрате, многократный — 350 метров на секунду в квадрате. Линейное ускорение — 2000 метров на секунду в квадрате.

Срок хранения изделия — не менее 15 лет. Артикул товара — 51250, категория — ШР20. Производитель в карточке товара не указан.
