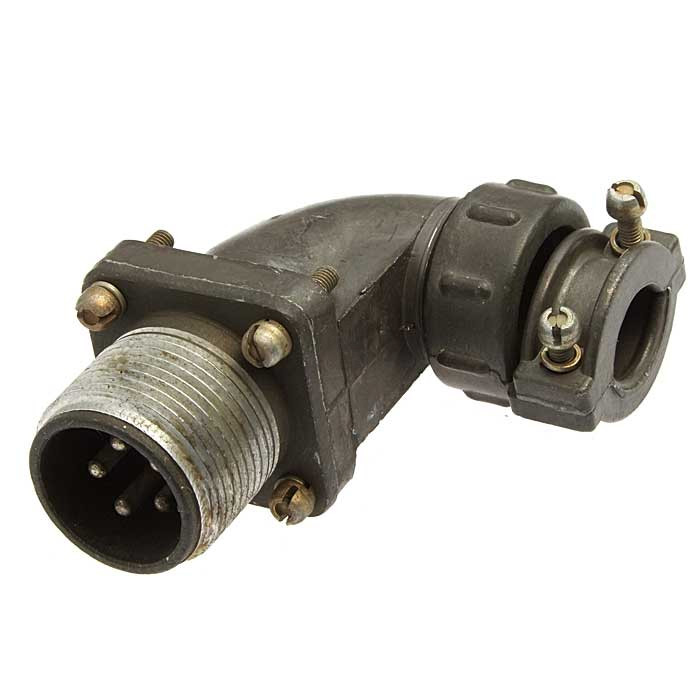

ШР20СК5НГ7 — это приборная розетка цилиндрического разъёма серии ШР с угловым патрубком. Она предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. ?

Применение

Используется во внутренних и наружных установках (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ. Подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

• Рабочий ток: 10 А.

• Максимальное напряжение постоянного тока: не более 850 В.

• Диаметр контактов: 1,5 мм, покрытие серебром.

• Сопротивление контакта: 2,5 мОм, изоляции: не менее 5000 МОм.

• Количество сочленений-расчленений: 500, наработка: минимум 1000 ч.

• Монтаж: пайка, резьбовое соединение, сечение проводов до 1,93 мм? (до 3 припаек).

• Габариты: 65?55,4?30 мм.

• Температура эксплуатации: от -60°C до +60°C (с перегревом контактов до +110°C).

• Механические воздействия: вибрация до 300 м/с? (1–5000 Гц), удар одиночный 5000 м/с?, многократный 350 м/с?, линейная нагрузка 2000 м/с?. ?
